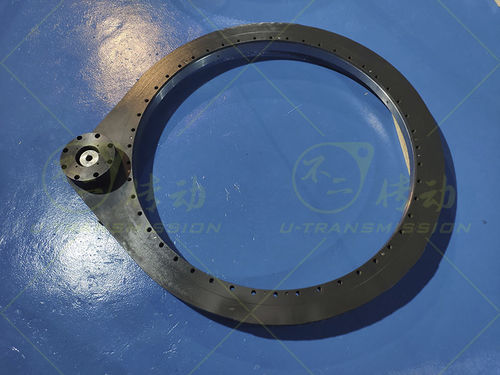

Sistema de transmissão giratório de rolamento de giro S-II-O-1091-MC

acionamento de engrenagem reta para servo-posicionadores, exigindo a precisão de rotação ≤0,01 °. Devido aos clientes do servo motor terem requisitos especiais, portanto, o torque inicial do acionamento giratório do tipo engrenagem de precisão era muito pequeno. Depois de receber os requisitos dos clientes, a equipe de design da Unique Transmission decidiu usar anéis giratórios de folga negativa. As engrenagens do anel giratório e as engrenagens do pinhão de transmissão foram trituradas após a têmpera, então a precisão da engrenagem atingiu o grau 6, o desvio da engrenagem do anel giratório acabado estava dentro de 0,05 mm. Só desta forma é possível garantir os requisitos finais dos clientes, através de arranjos de processo razoáveis e controlo de qualidade rigoroso, o anel giratório final acabado tem um desvio de dente de 0,05 mm e um desvio de face final de 0,03 mm, o pinhão cumpre totalmente os requisitos do grau 6 para estabelecer uma base sólida para os clientes usarem engrenagens de alta precisão tipo rotativo em servo-posicionadores.
