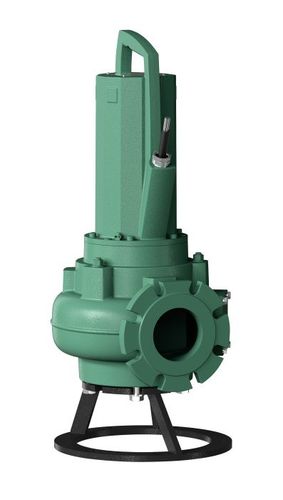

Bomba tipo vórtex Rexa PRO series

para águas residuaiselétricasubmersível

Descrição

• Altamente eficaz graças às rodas móveis de um canal com rendimento otimizado
• Funcionamento seguro graças aos impulsores Vortex sem grande probabilidade de obstruções
• Segurança comprovada. De série, com homologação de proteção contra explosão conforme a ATEX
• Disponível opcionalmente com tecnologia de motores IE3 energeticamente eficiente

Tipo de construção
A bomba de água residual totalmente submersível para instalação húmida estacionária e portátil, bem como para instalação a seco. Pode ser utilizada em funcionamento contínuo ou intermitente.

Líquidos

• Para a bombagem em áreas comerciais de: águas residuais fecais
• Água poluída (com pequenas quantidades de areia e gravilha)
• Lamas com um teor máximo de matéria em seco de 8% (dependendo do sistema hidráulico selecionado)

Equipamento / Função

• Certificado anterior de acordo com ATEX
• Monitorização da temperatura de bobinagens com sensor bimetálico
• Deteção de fugas no compartimento do motor (apenas motor P 13)
• Cabo de ligação com extremidades do cabo livres
• Versão de corrente monofásica com caixa de bornes com condensador

Código do modelo (explicação)
Exemplo: Rexa PRO-V06-212A/21M015X540/O
Rexa = Bomba submersível para águas residuais
PRO = Série
V = Formato do impulsor: V = impulsor Vortex, C = impulsor monocanal
06 = Diâmetro nominal da ligação de compressão: 05 = DN 50, 06 = DN 65/80, 08 = DN 80, 10 = DN 100
21 = Indicador de desempenho
2 = Número da curva característica
A = Identificação para a versão de materiais e revestimentos
2 = N.º de polos
1 = Classe de eficiência do motor (1 = IE1, 3 = IE3)
T = Versão da ligação de rede: M = Corrente monofásica, T = Corrente trifásica
015 = Valor/10 → potência nominal do motor P2 em kW
X = Certificado anterior de acordo com ATEX
5 = Frequência de potência: 50 Hz
40 = Código da tensão nominal: 23 = 230 V, 40 = 400 V
O = Cabo de ligação com extremidades do cabo livres

Materiais

• Corpo do motor: EN-GJL-250 (ASTM A48 Class 35/40B)
• Corpo hidráulico: EN-GJL-250 (ASTM A48 Class 35/40B)
• Impulsor: EN-GJL-250 (ASTM A48 Class 35/40B)
• Empanques mecânicos vedantes estáticos: NBR (nitrilo)
• Vedação, do lado da bomba: SiC/SiC
• Vedação do lado do motor: C/MgSiO4
• Extremidade do veio: Aço inoxidável 1.4021 (AISI 420)

Construção - versões
Versão monofásica
A bomba está equipada com impulsor Vortex ou impulsor monocanal semi-aberto; ligação de compressão horizontal com conexão de flange; corpo hidráulico e impulsor em ferro fundido. Motor monofásico com refrigeração superficial, monitorização de temperatura de bobinagem e sonda de humidade interna para deteção de fugas. Câmara de vedação cheia de óleo com dois empanques mecânicos. Entrega com cabo de ligação amovível que inclui caixa do condensador e extremidades do cabo livres. Certificação Ex de série.

Versão trifásica
Semelhante à versão monofásica, com motor trifásico com refrigeração superficial, monitorização da temperatura de bobinagem e sonda de humidade interna; câmara de vedação cheia de óleo com dois empanques mecânicos; corpo do motor em ferro fundido; fornecida com cabo de ligação amovível com extremidades do cabo livres; certificação Ex de série.

Equipamento fornecido

• Bomba
• Manual de instalação e funcionamento

Opções

• Motores IE3
• Monitorização térmica da bobinagem com sensores PTC
• Bobinagem do motor na classe de isolamento "H"
• Vedantes estáticos em FKM (FPM)
• Revestimento Ceram C0 para corpo e impulsor para proteção contra a corrosão
• Voltagens especiais

Acessórios

• Dispositivo para pendurar para a instalação húmida
• Base da bomba para a instalação portátil
• Controlos do nível
• Elétrodo de barra externo para monitorização de fugas na câmara de vedação
• Conjunto de fixação com eixo de ligação
• Acessórios de montagem e correntes
• Aparelhos de distribuição, relés e fichas

Caractéristiques / spécifications techniques

• Ligação de rede: 1~230 V, 50 Hz ou 3~400 V, 50 Hz
• Modo de funcionamento submerso: S1
• Modo de funcionamento emerso (apenas com motor P 13): funcionamento breve S2-30 min; funcionamento intermitente S3 25%
• Tipo de proteção: IP68
• Classe de isolamento: F
• Temperatura dos fluidos: 3…40 °C (37 a 104 °F)
• Temperatura dos fluidos, máx.: 60 °C (140 °F) durante 3 min
• Profundidade máx. de imersão: 20 m (66 ft)
