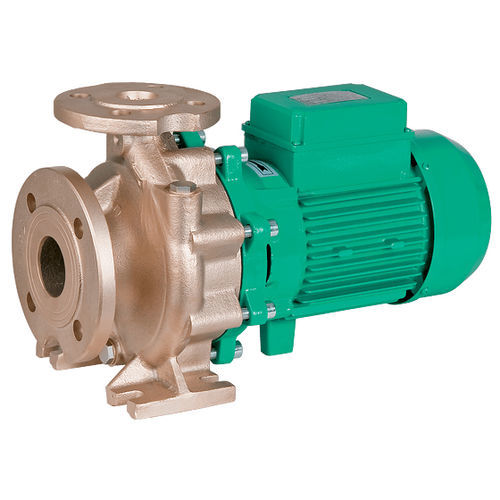

Bomba de rotor BM series

de águacom motor elétricoautoescorvante

Resumo

• Construção em bloco compacta com motor de corrente trifásica diretamente flangeado e veio inteiro do motor-bomba
• Pode ser utilizada em muitas aplicações graças ao material de aço inoxidável fundido (BM-S) e fundição em bronze (BM-B)
• Concebida à medida do utilizador graças às potências e dimensões principais de acordo com a norma EN 733 (DIN para bombas normalizadas)
• Pés de série no corpo da bomba e motor para a instalação sobre fundações

Descrição das séries
Tipo de construção: Bomba de rotor seco em modo de construção de bloco com conexão de flange
Aplicação: Para a bombagem de água de aquecimento (conforme VDI 2035), misturas de água e glicol e água de refrigeração e água fria sem substâncias abrasivas em sistemas de aquecimento, água fria e água de refrigeração.

Código do modelo
Exemplo: BM-S 40/165-4/2
-S : Bomba monobloco em aço inoxidável fundido
-B : Bomba monobloco em fundição de bronze
40 : Diâmetro nominal da ligação do tubo (saída)
165 : Diâmetro nominal do impulsor
4 : Potência nominal do motor P2 em kW
2 : N.º de polos

Materiais

• Corpo da bomba BM-B: Bronze CuSn10
• Corpo da bomba BM-S: Aço inoxidável fundido 1.4408
• Impulsor BM-B: Bronze CuSn10
• Impulsor BM-S: Aço inoxidável fundido 1.4408
• Veio: 1.4362
• Empanque mecânico: Q1Q1VGG

Construção

• Bomba centrífuga monocelular de rotor seco com construção compacta em forma de bloco
• Motor de corrente trifásica diretamente flangeado e veio inteiro do motor-bomba
• Empanque mecânico
• Pés no corpo da bomba e motor

Equipamento fornecido

• Bomba
• Manual de instalação e funcionamento

Opções

• Variante ...-K3 com detetor de condutividade (mediante preço acrescido)
• Outros empanques mecânicos a pedido

Lista de produtos / exemplos (visão resumida da gama)
Exemplos de designações encontradas na gama: BM-B 32/100-0,75/2; BM-B 32/120-1,1/2; BM-B 32/130-1,5/2; BM-B 32/140-2,2/2; BM-B 32/150-2,2/2; BM-B 32/160-3/2; BM-B 32/170-0,55/4; BM-B 32/170-4/2; BM-B 32/210-5,5/2; BM-B 32/210-7,5/2; BM-B 32/220-1,1/4; BM-B 32/220-7,5/2; BM-B 32/220-9,2/2; BM-B 32/230-9,2/2; BM-B 32/230-11/2; BM-B 32/240-11/2; BM-B 32/240-12,5/2; BM-B 32/250-2,2/4; BM-B 32/250-13,5/2; BM-B 32/250-15/2; BM-B 32/260-3/4; BM-B 32/260-17/2; BM-B 40/120-1,5/2; BM-B 40/130-2,2/2; BM-B 40/140-3/2; BM-B 40/145-0,37/4; BM-B 40/150-0,55/4; BM-B 40/150-4/2; BM-B 40/155-3/2; BM-B 40/155-4/2; BM-B 40/160/... etc.

Características / Especificações técnicas

• Índice de eficiência mínima (MEI) ≥ 0,4
• Gama de temperatura admissível: -10 °C a +90 °C
• Ligação de rede: 3~400 V, 50 Hz
• Tipo de protecção: IP55
• Diâmetro nominal (DN): DN 32 a DN 125
• Pressão máxima de funcionamento: 10 bar (algumas variantes até 16 bar)
• Material do corpo: Bronze CuSn10 (BM-B) ou Aço inoxidável fundido 1.4408 (BM-S)
• Empanque mecânico padrão: Q1Q1VGG
