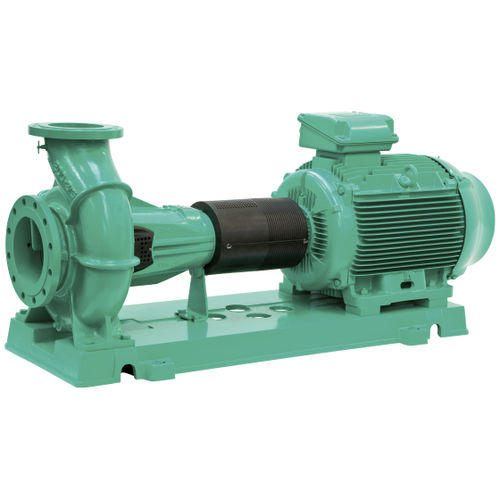

Bomba centrífuga CronoNorm-NLG series

de águaelétricaestacionária

Resumo
Bombas centrífugas monocelulares de baixa pressão da série CronoNorm-NLG, concebidas para operação económica e aplicações industriais e de edifícios.

Características principais

• Tecnologia do motor IE3/IE4 para um funcionamento energeticamente eficiente
• Custos do ciclo de vida reduzidos graças ao rendimento otimizado
• Empanque mecânico de passagem forçada independente do sentido de rotação
• Anéis fendidos substituíveis
• Rolamentos de esferas de lubrificação permanente, bem dimensionados
• Baixos valores de NPSH e melhores propriedades de cavitação

Tipo de construção
Bomba monocelular e centrífuga de baixa pressão com aspiração axial, montada em placa base.

Aplicação

• Bombagem de água de aquecimento (conforme VDI 2035), água fria e misturas de água e glicol sem substâncias abrasivas em sistemas de aquecimento, água fria e refrigeração
• Aplicações em irrigação, tecnologia de edifícios, indústria geral, centrais eléctricas, etc.

Equipamento / Função
Bomba centrífuga monocelular em construção Block com acoplamento, protecção do acoplamento, motor e placa base.

• Empanque mecânico ou caixa de empanque

Código do modelo (exemplo e significado)
NLG 200/315-75/4 significa:
Designação da série: NLG (Bomba normalizada)
Diâmetro nominal DN do bocal de recalque: 200
Diâmetro nominal do impulsor [mm]: 315
Potência nominal do motor P2 [kW]: 75
N.º de pólos: 4

Materiais

• Corpo da bomba e tampa de pressão: Fundição nodular 500-7
• Suporte do mancal: Ferro fundido 250
• Impulsor: Ferro fundido 250 (versão especial: G-CuSn10)
• Veio: 1.4028
• Anéis fendidos: G-CuSn10
• Empanque mecânico: AQ1EGG (outros empanques sob consulta)

Construção

• Bomba monocelular com corpo em espiral com suporte do mancal e anel fendido substituível para instalação
• Vedação do veio por meio de empanques mecânicos conforme a norma EN 12756 ou caixa de empanque da vedação
• Corpo em espiral com pés fundidos
• Armazenamento do eixo por rolamento ranhurado de esferas lubrificado
• Acoplamento de onda com casquilho intermédio

Equipamento fornecido

• Bomba
• Manual de instalação e funcionamento
• Bomba com extremidade do veio livre ou bomba sobre placa base com acoplamento e protecção do acoplamento
• Opção: bomba totalmente montada sobre a placa base com motor eléctrico

Opções

• Outros materiais e modelos disponíveis a pedido
• Outras tensões e frequências disponíveis a pedido

Observações sobre selecção de produto
A página apresenta uma extensa tabela de variantes da série CronoNorm-NLG com múltiplas designações do produto (ex.: CronoNorm-NLG 150/520-110/4; CronoNorm-NLG 200/315-75/4, etc.), especificando para cada variante: número de polos, MEI, classe IE, diâmetro nominal da flange, tipo de empanque, potência nominal do motor P2, peso bruto aproximado e número de artigo.

Características / especificações técnicas

• Gama de temperatura admissível: -20 °C a +120 °C
• Ligação à rede: trifásica 400 V, 50 Hz (ou outras sob pedido)
• Tipo de protecção do motor: IP55
• Diâmetros nominais da flange disponíveis: DN 150 a DN 300
• Pressão de funcionamento máx.: 16 bar
