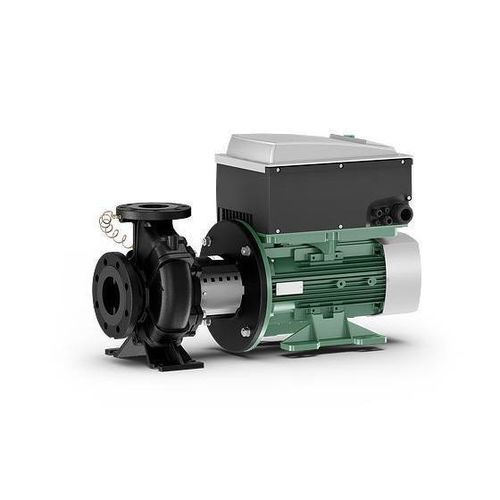

Bomba centrífuga Stratos GIGA B series

para água de refrigeraçãode água glicoladamanual

Visão geral
A Wilo-Stratos GIGA B é uma bomba eletrónica de alto rendimento ideal para aplicações de aquecimento, ar condicionado e refrigeração em edifícios, concebida para movimentar grandes volumes de água a elevadas alturas manométricas.

Principais características

• Bomba eletrónica de alto rendimento para rendimentos totais máximos com dimensões principais de acordo com a norma EN 733
• Motor EC altamente eficiente classe de eficiência energética IE5 segundo IEC 60034-30-2
• Fácil instalação graças aos pés de bomba integrados e blocos de base opcionais
• Interfaces opcionais através de módulos IF encaixáveis para comunicação de bus

Tipo de construção
Bomba monobloco de alta eficiência com motor IE5 e adaptação eletrónica da capacidade, construção como bomba de rotor seco; versão como bomba centrífuga monocelular com ligação de flange e empanque mecânico.

Aplicação
Bombagem de água de aquecimento (conforme VDI 2035), água fria e misturas de água/glicol sem substâncias abrasivas em sistemas de aquecimento, água fria e refrigeração.

Equipamento / função
Modos de funcionamento

• Δp-c: pressão diferencial constante
• Δp-v: pressão diferencial variável
• PID-Control
• Velocidade constante (n = constante)

Nível de operação manual

• Botão verde e visor

Funções manuais

• Regulação do valor nominal da pressão diferencial
• Regulação da velocidade (modo de controlo)
• Seleção do modo de funcionamento
• Comando ON/OFF da bomba
• Configuração de todos os parâmetros de funcionamento
• Confirmação de erro

Funções de controlo externas

• 1x entrada de comando «Prioritariamente Off»
• 1x entrada de comando «Alternância externa das bombas» (apenas em sistema com bomba dupla)
• 1x entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para velocidade constante (DDC) e ajuste remoto do valor nominal
• 1x entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para sinal de valor real do sensor de pressão

Funções de aviso e indicação

• Sinal coletivo de avaria (SSM)
• Sinal coletivo de funcionamento (SBM)

Troca de dados

• Interface de infravermelhos para troca de dados sem fios com monitor IR / stick IR
• Ranhura para módulos IF Wilo (Modbus, BACnet, CAN, PLR, LON) para ligação a gestão técnica centralizada

Funções de segurança

• Proteção total do motor com disparo eletrónico
• Bloqueio de acesso

Gestão de bombas duplas (2 x bomba simples; tubagem em Y)

• Funcionamento principal/reserva com alternância automática em caso de avaria
• Alternância das bombas após 24 horas
• Funcionamento paralelo

Código do modelo (exemplo)
Exemplo: Wilo-Stratos GIGA B 40/5-64/15-xx
Stratos GIGA = Bomba eletrónica de alto rendimento
B = Construção em bloco
40 = Diâmetro nominal DN da ligação de flange (lado da pressão) [mm]
5-64 = Altura manométrica ajustável (ex.: 5 = menor ajustável, 64 = maior ajustável) [m]
15 = Potência nominal do motor P2 em kW
-xx = Variante (p.ex. -R1 versão sem sensor da pressão diferencial; -S1 com empanques mecânicos especiais)

Materiais / construção

• Corpo e lanterna da bomba: EN-GJL-250
• Impulsor: EN-GJL-200 (versão especial: Bronze CuSn10 ou Aço inoxidável 1.4408, dependendo do tipo)
• Veio: 1.4122 ou 1.4057
• Empanque mecânico standard: AQEGG; outros empanques mediante pedido

Equipamento fornecido

• Bomba
• Manual de instalação e funcionamento

Opções e acessórios

• Impulsor em bronze (variante -L1)
• Impulsor em aço inoxidável (variante -L4)
• Variante -R1 sem sensor de pressão diferencial
• Variante -S1 com empanques mecânicos especiais
• Acessórios: consola e material de fixação para fundações, auxílio de montagem para empanque mecânico, Stick IR, módulos IF (PLR, LON, BACnet, Modbus, CAN), sensores e sistemas de controlo VR-HVAC / CCe-HVAC / SCe-HVAC

Características / especificações técnicas

• Gama de temperatura do fluido: -20 °C a +140 °C
• Empanque mecânico para operação até Tmax = +140 °C. Para misturas de água/glicol: até +40 °C misturas 20–40 %; para percentagens > 40 % até 50 % e temperaturas > +40 °C até +120 °C é necessário empanque mecânico alternativo (ver recomendações)
• Ligação de rede: 3~440 V ±10 %, 50/60 Hz ; 3~400 V ±10 %, 50/60 Hz ; 3~380 V -5 % +10 %, 50/60 Hz (variações conforme tipo)
• Compatibilidade eletromagnética conforme EN 61800-3
• Tipo de proteção: IP55
• Pressão máxima de funcionamento: 16 bar a +120 °C, 13 bar a +140 °C
• Classe de eficiência do motor: IE5
