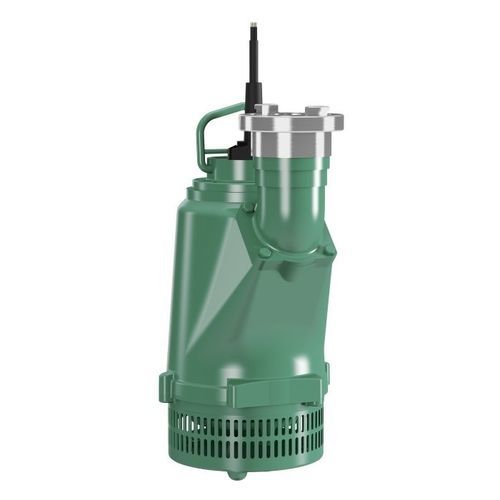

Bomba centrífuga EMU KS series

para águas residuaisde óleoelétrica

Aperçu

• Longa vida útil graças à construção robusta
• Elevada segurança do funcionamento graças ao funcionamento contínuo, mesmo no modo de esvaziar
• Fácil utilização graças ao cabo de ligação com ficha
• Acionamento simples graças ao interruptor de boia integrado (versão S)

Tipo de construção
Bomba submersível para águas sujas

Aplicação

• Bombeamento de água poluída
• Água de processo industrial

Equipamento / função

• Cabo de ligação com ficha
• Versão S com interruptor de boia montado
• Motor arrefecido a óleo (até ao tamanho 20)
• Camisa de arrefecimento por circulação do fluido (a partir do tamanho 24)

Código do modelo (exemplos e significação)
Ex.: Wilo-EMU KS 15x
KS = Bomba submersível para águas sujas
15 = Tamanho
x = Versão

Possíveis sufixos e significados:
E: Motor de corrente alternada
ES: Motor de corrente alternada com interruptor de bóia
D: Motor de corrente trifásica
DS: Motor de corrente trifásica com interruptor de bóia
DMS: Motor de corrente trifásica com interruptor de bóia e quadro elétrico com disjuntor
E0: Motor de corrente alternada com extremidade de cabo livre
D0: Motor de corrente trifásica com extremidade de cabo livre
GG: Corpo do motor em ferro fundido
Ceram: Unidade com revestimento Ceram
Ex: com aprovação Ex (antideflagrante)
Z: Compressão cêntrica
H: Impulsor de alta pressão
M: Impulsor de média pressão
N: Impulsor de baixa pressão

Especificações técnicas (resumo)

• Ligação de rede: 1~230 V, 50 Hz ou 3~400 V, 50 Hz
• Tipo de proteção: IP68
• Profundidade máxima de imersão: 12,5 m
• Temperatura do fluido: 3 … 40 °C
• Comprimento do cabo: 10 m ou 20 m
• Compressão: acoplamento Storz nos tamanhos C a A (dependendo do modelo)

Materiais

• Corpo do motor: Alumínio ou EN-GJL 250 (conforme o tipo)
• Corpo da bomba: Ferro fundido 250
• Impulsor: Ferro fundido 250
• Veio: 1.4021
• Vedação (lado motor): C/Cr ou C/cerâmica
• Vedação (lado fluido): SiC/SiC
• Empanques mecânicos vedantes estáticos: FPM

Construção / Sistema hidráulico
A saída do lado da pressão está construída em forma de ligação roscada vertical com acoplamento Storz. São utilizados impulsores monocanal abertos.

Motor
Até ao tamanho 20 são utilizados motores monofásicos ou trifásicos com auto-refrigeração (motores abastecidos com óleo). A partir do tamanho 24 são utilizados motores trifásicos com refrigeração superficial e camisa de arrefecimento por circulação do fluido; monitorização térmica do motor nas versões indicadas. Em funcionamento contínuo, todos os tipos podem ser utilizados submersos e emersos, permitindo também funcionamento de sorvo.

Vedação
A vedação do lado do fluido e do motor é garantida por dois empanques mecânicos bidirecionais.

Equipamento fornecido

• Bomba com cabo de ligação e ficha
• Versão S adicionalmente com interruptor de boia
• Saída com ligação para tubagem Storz
• Manual de instalação e funcionamento

Acessórios

• Conjunto de mangueiras de pressão com acoplamento Storz
• Dispositivo de aspiração profunda
• Aparelhos de distribuição com alarme

Observações adicionais

• Unidade Ex (com aprovação Ex) equipada com motor com refrigeração superficial (sem camisa de arrefecimento por circulação do fluido)
• Existe uma câmara de vedação para proteção do motor contra a entrada de fluidos; o fluido de enchimento é potencialmente biodegradável
• Até ao tamanho 20 o cabo de ligação é amovível e 10 m de comprimento; a partir do tamanho 24 o cabo é fixo e 20 m de comprimento; o cabo é sempre equipado com ficha

caractéristiques / spécifications techniques

• Ligação de rede: 1~230 V, 50 Hz ou 3~400 V, 50 Hz
• Proteção: IP68
• Profundidade máx. de imersão: 12,5 m
• Temperatura do fluido: 3 … 40 °C
• Comprimento do cabo: 10 m ou 20 m
• Tipo de compressão: ligação Storz (dependendo do modelo)
