Bomba centrífuga Stratos GIGA-D series

para água de refrigeraçãode água glicoladaCC sem escovas

Resumo

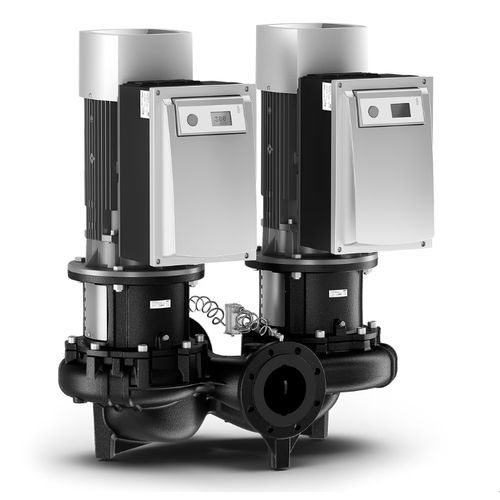

A Wilo-Stratos GIGA-D é uma bomba eletrónica de alto rendimento, indicada para aquecimento, ar condicionado e refrigeração em edifícios, projetada para movimentar grandes volumes de água a elevadas alturas manométricas. Versão com bomba dupla proporciona máxima segurança de funcionamento.

Principais características

• Bomba electrónica de alto rendimento inovadora para rendimentos totais máximos
• Motor EC altamente eficiente classe de eficiência IE5 segundo IEC 60034-30-2
• Máxima segurança no funcionamento graças à bomba de reserva (versão de bomba dupla)
• Interfaces opcionais para ligação à gestão técnica centralizada através de módulos IF de encaixar

Modos de funcionamento e controlo

• Δp-c: pressão diferencial constante
• Δp-v: pressão diferencial variável
• PID-Control
• Velocidade constante (n = constante)

Controlo e funções manuais

• Nível de operação manual: botão verde e visor
• Regulação do valor nominal da pressão diferencial
• Regulação da velocidade (modo de controlo)
• Regulação do modo de funcionamento
• Regulação ON/OFF da bomba
• Configuração de parâmetros de funcionamento e confirmação de erro

Funções de controlo externas

• Entrada de comando «Prioritariamente Off»
• Entrada de comando «Alternância externa das bombas» (apenas para bomba dupla)
• 1x entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para velocidade constante e ajuste remoto do valor nominal
• 1x entrada analógica 0–10 V / 2–10 V / 0–20 mA / 4–20 mA para sinal de valor real do sensor de pressão

Funções de aviso e segurança

• Sinal coletivo de avaria (SSM) e de funcionamento (SBM)
• Proteção total do motor com disparo electrónico
• Bloqueio de acesso

Gestão de bombas duplas

• Funcionamento principal/reserva com alternância automática em caso de avaria
• Alternância das bombas após 24 horas
• Funcionamento paralelo e funcionamento paralelo com arranque/desativação em pico de carga para rendimento otimizado

Seleção de produtos (excertos da tabela de variantes)
Designação do produto | MEI | IE | Diâmetro nominal da flange | Empanque mecânico | Comprimento de construção L0 | Potência nominal do motor P2 | Fase | Número de artigo
Stratos GIGA-D 40/1-25/1,6 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170226
Stratos GIGA-D 40/1-25/1,6-R1 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 1,6 kW | 3 | 2170282
Stratos GIGA-D 40/1-32/2,2 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 2,2 kW | 3 | 2170225
Stratos GIGA-D 40/1-39/3,0 | 0,7 | IE5 | DN 40 | AQ1EGG | 280 mm | 3,1 kW | 3 | 2170224
Stratos GIGA-D 40/4-63/11 | 0,4 | IE5 | DN 40 | AQ1EGG | 440 mm | 10,7 kW | 3 | 2192005
(Tabela com várias outras combinações de DN, P2, comprimento, empanques e variantes - consultar ficha técnica específica do modelo para seleção completa.)

Documentos e guias disponíveis (manuais, guias, declarações)
Manuais de instalação e funcionamento, guia de planeamento, livretes de certificação, declarações REACH e certificações UKCA estão disponíveis para as séries Stratos GIGA / Stratos GIGA-D. Estes documentos descrevem exemplos de códigos de modelo (por ex. Wilo-Stratos GIGA-D 50/7-55/11-xx), variantes (-R1, -S1, -L1, -L4) e a nomenclatura (DN / faixa de altura manométrica / P2).

caractéristiques / spécifications techniques

• Gama de temperatura do fluido: -20 °C a +140 °C
• Ligação de rede: trifásica 480 V ±10 % / 440 V ±10 % / 400 V ±10 % / 380 V -5 % +10 %, 50/60 Hz (modelos e opções dependem da configuração)
• Compatibilidade eletromagnética conforme EN 61800-3:2018 (emissão e resistência conforme ambientes indicados)
• Tipo de proteção: IP55
• Diâmetro nominal: DN 40 a DN 200
• Pressão de funcionamento máx.: 16 bar até +120 °C; 13 bar até +140 °C
• Materiais: corpo e lanterna EN-GJL-250; impulsor EN-GJL-200 (versões especiais com impulsor em bronze CuSn10 ou aço inoxidável 1.4408 conforme tipo)
• Veio: 1.4122 ou 1.4057
• Empanque mecânico: AQEGG (outros empanques mediante pedido)
• Equipamento fornecido: bomba, manual de instalação e funcionamento
• Opções: impulsor de bronze (-L1), impulsor de aço inoxidável (-L4), variante -R1 (sem sensor de pressão diferencial), variante -S1 (empanques mecânicos especiais)
• Acessórios: consola de fixação para fundação, flange cego para caixa de bomba dupla, auxílio de montagem para empanque mecânico, Stick IR, módulos IF (PLR, LON, BACnet, Modbus, CAN), sensores de pressão diferencial, sistemas de controlo VR-HVAC / CCe-HVAC / SCe-HVAC
