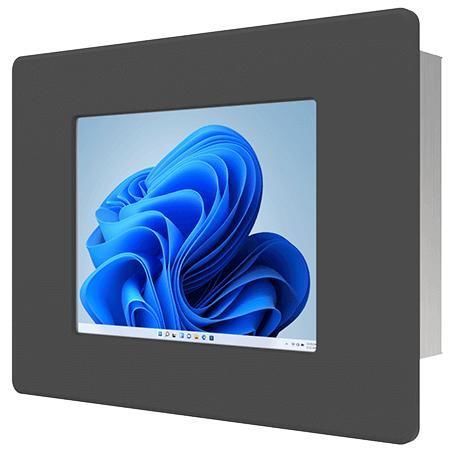

Painel PC com tela sensível ao toque resistiva R06IAN3S-PMA1

TFT LCD6,5"Intel® Processor N100

Visão geral
O Winmate R06IAN3S-PMA1 é um Panel PC industrial de 6,5 polegadas para montagem em painel, destinado a controlo de máquinas, automação industrial e HMI de operador. Integra um ecrã SVGA de 6,5 polegadas, processador Intel® Alder Lake‑N (família N100/N150), I/O flexível e dupla Ethernet 2,5 Gb numa carcaça metálica sem ventoinha para operação contínua.

Principais características

• Ecrã SVGA 6,5 polegadas, 700 nits
• Processador Intel® Alder Lake‑N (N150 / N100 conforme variante)
• 1 x SO‑DIMM DDR5‑4800, até 16 GB
• 2 x Ethernet 2,5 Gigabit
• Vídeo e I/O: HDMI (opcional), USB 3.2 Tipo‑C com DP‑Alt, portas USB Type‑A, USB 2.0, portas série COM

Ecrã

• Tamanho: 6,5 polegadas (SVGA 640 x 480)
• Brilho: 700 nits; Contraste: 600:1
• Ângulos de visão: 80/80/70/70; Área ativa: 132.48 x 99.36 mm
• Opções de toque: touch resistivo (opcional) ou vidro de proteção sem toque (opcional)

Especificação do sistema

• Processador: Intel® Processor N100 / Alder Lake‑N family (N100/N150), até 3,40 GHz
• Memória: 1 x SO‑DIMM DDR5‑4800 (8 GB por defeito, 16 GB opcional)
• Armazenamento: 1 x M.2 2280 M‑Key NVMe (128 GB por defeito; opções 256/512 GB, 1/2/4 TB); SATA III para drive 2,5" opcional se NVMe não presente
• Ethernet: 2 x controladores Intel® 2.5 Gigabit
• Segurança: TPM 2.0
• Sistemas operativos opcionais: Windows 11 IoT Enterprise 64-bit / Windows 11 Pro 64-bit / Linux Ubuntu 24.04 (Linux não suporta Wake on Touch)

Mecânica

• Dimensões: 218 x 164 x 55,6 mm; Cut‑out: 192 x 144 mm
• Peso: 1,4 kg; Carcaça: metal; Arrefecimento: fanless
• Montagem: montagem em painel (padrão); VESA opcional

Ambiente

• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Humidade de operação: 10% a 90% RH, sem condensação
• Proteção frontal: IP65

Portas I/O

• USB: até 2 x USB 3.2 Type‑A (Gen1/Gen2 conforme configuração), 1 x USB 3.2 Gen2 Type‑C (DP‑Alt)
• USB adicionais: 4 x USB 2.0 (dependente da configuração)
• Série: até 4 x COM (RS232/422/485 conforme configuração)
• LAN: 2 x 2.5 GbE RJ45
• Vídeo: HDMI 2.0b (opcional)
• Áudio: 2 x altifalantes
• Expansão: 1 x M.2 2280 M‑Key (NVMe), 1 x M.2 2230 E‑Key (Wi‑Fi)
• Indicadores: LED power, LED storage
• Alimentação: 12V DC via conector 2,5φ

Alimentação e acessórios

• Tensão: 12V DC; adaptador: 12V 50W
• Acessórios: adaptador 100~240V AC→12V DC (opcional), cabo de alimentação, parafusos VESA, clipes de montagem

Controlo

• 1 x botão Power; 1 x botão Reset

Certificações

• CE
• FCC

Especificações técnicas

• Modelo: R06IAN3S-PMA1
• Ecrã: 6,5" SVGA (640 x 480), 700 nits
• CPU: Intel® N100 / Alder Lake‑N N150
• RAM: 1 x SO‑DIMM DDR5‑4800, até 16 GB
• Armazenamento: M.2 NVMe (128 GB default, até 4 TB); SATA III opcional
• LAN: 2 x 2,5 GbE
• USB: Type‑C (DP‑Alt), Type‑A USB 3.2, USB 2.0
• Série: RS232/422/485
• Montagem: panel mount padrão, VESA opcional
• IP frontal: IP65
• Temp. operação: 0°C a 50°C
• Dimensões / Peso: 218 x 164 x 55,6 mm / 1,4 kg
• Certificações: CE, FCC
