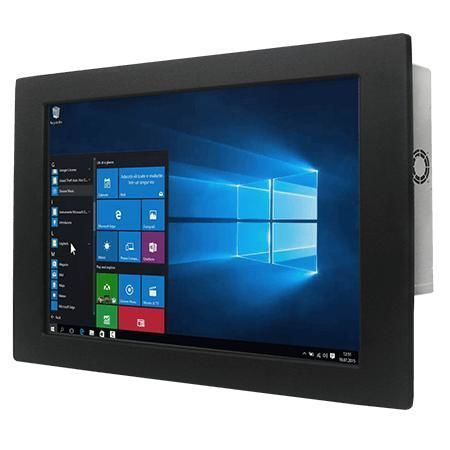

Painel PC com tela sensível ao toque resistiva W18IF7T-PMA2

TFT LCD18,5"Intel® Core de 9ª geração

Visão geral
Winmate W18IF7T-PMA2 é um Panel PC para montagem em painel de 18,5" baseado em processadores Intel® Core™ i3/i5/i7 de 9.ª geração. Projetado para controle de máquinas, automação fabril e HMI de operador, oferece armazenamento flexível, várias portas I/O e chassi metálico industrial para OEMs e integradores de sistema.

Principais características

• 18,5" 1366 x 768, 450 nits
• Opções de CPU Intel® Core™ i7/i5/i3 (série TE)
• Armazenamento flexível: M.2 NVMe/SATA e baías 2,5" SATA; RAID 0/1 opcional
• Várias E/S: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, portas seriais, DP (HDMI opcional)
• Entrada 12 V DC (conector Din4); TPM 2.0

Display

• Tamanho: 18.5 polegadas
• Resolução: 1366 x 768
• Brilho: 450 nits
• Taxa de contraste: 1000:1
• Ângulos de visão: 85/85/80/80
• Área ativa: 409.8 x 230.4 mm
• Touch / Vidro: Touch resistivo opcional ou vidro de proteção sem touch (opcional)

Especificação do sistema

• Processador: Intel® Core™ i7-9700TE (padrão); opcionais i5-9500TE, i3-9100TE
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64 GB
• Armazenamento: 128 GB SSD padrão; opções 256/512 GB/1 TB/2 TB; M.2 2280 M-Key (NVMe/SATA) + M.2 para Wi‑Fi
• Ethernet: 2 x Gigabit LAN Intel®
• SO: Windows 10 IoT Enterprise (64-bit) ou Linux (opcional)

Mecânica

• Dimensões: 520 x 340 x 70 mm
• Recorte (cut out): 462 x 285 mm
• Peso: aprox. 5,3 kg
• Montagem: Panel mount (padrão); VESA opcional
• Carcaça: metal; refrigeração por ventilador

Ambiente

• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Umidade de operação: 10%–90% RH, sem condensação

Certificações

• CE
• FCC

Portas I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (padrão RS232) + 1 x RS232
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP1.2 (padrão); 1 x HDMI 1.4 (opcional)
• Áudio: Mic in, Line out, 2 x alto-falantes
• Expansão: M.2 2280/2242 M-Key (NVMe/SATA), M.2 2230 E-Key (Wi‑Fi), PCIe 3.0 x16 opcional
• Indicadores & controles: LED de energia, LED de armazenamento, botão de ajuste de brilho, botões Power e Reset
• Entrada de energia: 1 x 12V DC Din4 pin

Controle

• Botões: 1 x Power; 1 x Reset

Acessórios

• Adaptador AC/DC 100~240V para 12V
• Cabo de alimentação, parafusos VESA, clips de montagem
• CD de drivers e manual (conforme fornecido)

Especificações técnicas

• Modelo: W18IF7T-PMA2
• Marca: Winmate
• Display: 18.5", 1366 x 768, 450 nits
• CPU: Intel® Core™ i7/i5/i3 (9.ª gen, TE)
• Memória: Até 64 GB (2 x SO-DIMM)
• Armazenamento: M.2 NVMe/SATA + 2 x SATA III para 2.5"; RAID opcional
• I/O: 4 x USB3.2 Gen1, 2 x LAN, portas seriais, DP1.2, HDMI opcional
• Alimentação: 12V DC Din4 pin
• Dimensões / Peso: 520 x 340 x 70 mm / ~5.3 kg
• Faixa operacional: 0°C–50°C; 10%–90% RH sem condensação
• Certificações: CE, FCC
