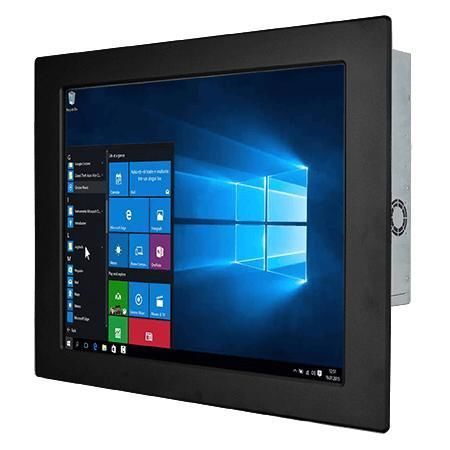

Painel PC com tela sensível ao toque resistiva R19IF7T-PMA1

19"Intel® Core de 9ª geraçãoIntel® Core™ i7-9700TE

Visão geral
O Winmate R19IF7T-PMA1 é um Panel PC industrial de montagem em painel de 19" com processadores Intel® Core™ i3/i5/i7 de 9.ª geração (Coffee Lake Refresh). Destinado a controlo de máquinas, automação fabril e interfaces HMI de operador, foca operação fiável em campo, baixo consumo, montagem flexível e disponibilidade a longo prazo.

Principais características

• Ecrã 19" resolução 1280 x 1024
• Processadores Intel® Core™ i3/i5/i7 (9.ª gen)
• Armazenamento flexível: 1 x HDD 2.5" e 1 x SSD; suporte M.2
• Múltiplas I/Os incluindo portas seriais e 4 x USB 3.2 Gen1
• Entrada de alimentação 12 V DC (conector Din4)
• Suporte DisplayPort até 4096 x 2304 @ 60 Hz; HDMI até 4096 x 2304 @ 24 Hz (opcional)

Ecrã

• Tamanho: 19.0 inches
• Resolução: 1280 x 1024
• Touch / Vidro: Ecrã táctil resistivo (opcional) ou vidro de proteção sem táctil (opcional)
• Brilho do painel: 400 nits
• Relação de contraste: 1000:1
• Ângulos de visão: 85 / 85 / 80 / 80
• Área ativa: 376.32 x 301.06 mm

Especificação do sistema

• Processadores (Default / Opcional): Intel Core i7-9700TE 1.8GHz (até 3.8GHz) padrão; Intel Core i5-9500TE 2.2GHz (até 3.6GHz) opcional; Intel Core i3-9100TE 2.2GHz (até 3.2GHz) opcional
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64GB (32GB por DIMM)
• Armazenamento: 128GB SSD padrão; opções 256GB / 512GB / 1TB / 2TB; 2 x SATA III para 2.5" SSD/HDD com RAID 0/1 opcional; M.2 2280 M-Key (NVMe ou SATA) e M.2 2242 B-key
• Ethernet: 2 x controladores Intel® Gigabit Ethernet
• Segurança: TPM 2.0
• Sistema operativo: Windows 10 IoT Enterprise (64-bit) opcional; Linux Ubuntu (opções)
• WLAN / BT: suporte opcional via M.2 2230 E-Key

Mecânica

• Dimensões: 474 x 384 x 78 mm
• Cut out: 431 x 341 mm
• Peso: 6.9 kg
• Montagem: Panel mount (padrão); VESA mount opcional
• Enclosure: Metal housing
• Arrefecimento: design com ventoinha

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Certificações

• CE
• FCC

E/S e interfaces

• USB: 4 x USB 3.2 Gen1 (Type-A)
• Série: 1 x RS232/422/485 (configurável, padrão RS232) + 1 x RS232
• LAN: 2 x Gigabit LAN (RJ45)
• Vídeo: 1 x DisplayPort 1.2 (padrão); 1 x HDMI 1.4 opcional
• Áudio: 1 x Mic in; 1 x Line out; 2 x altifalantes
• Expansão: 1 x M.2 2280/2242 M-Key (NVMe ou SATA); 1 x M.2 2230 E-Key (Wi‑Fi); 1 x slot PCIe 3.0 x16 opcional
• Indicadores & Controles: LED de power; LED de storage; 1 x bot. ajuste brilho; 1 x botão Power; 1 x botão Reset
• Entrada de energia: 1 x 12V DC conector Din4

Acessórios

• Adaptador AC 100~240V para DC
• Cabo de alimentação
• Parafusos VESA
• Clips de montagem
• CD de drivers e manual

Características / especificações técnicas

• Modelo: R19IF7T-PMA1
• Ecrã: 19.0" 1280 x 1024
• CPU: Intel® Core™ i7/i5/i3 (9.ª gen)
• Chipset: Intel® Q370
• Memória: até 64GB (2 x SO-DIMM)
• Armazenamento: M.2 NVMe/SATA + 2 x SATA III 2.5" (RAID opcional)
• Rede: 2 x Gigabit LAN
• USB: 4 x USB 3.2 Gen1
• Portas seriais: RS232/422/485 e RS232
• Vídeo: DP1.2 padrão, HDMI 1.4 opcional
• Áudio: Mic-in, Line-out, 2 x altifalantes
• Segurança: TPM 2.0
• Alimentação: 12V DC (Din4)
• Dimensões / Cut out: 474 x 384 x 78 mm / 431 x 341 mm
• Peso: 6.9 kg
• Temperatura de operação: 0°C–50°C
• Humidade: 10%–90% RH sem condensação
• Certificações: CE, FCC
