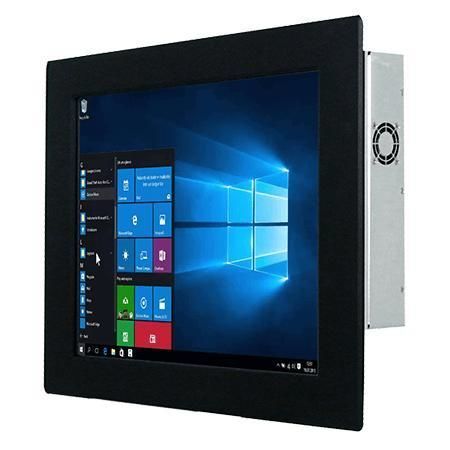

Painel PC com tela sensível ao toque resistiva R15IF7T-PMC3

LCD15"Intel® Core™ i7-9700TE

Visão geral
O Winmate R15IF7T-PMC3 é um Panel PC industrial de montagem em painel de 15.0", baseado em processadores Intel® Core™ de 9.ª geração (Coffee Lake Refresh). Destinado ao controlo de máquinas, automação fabril e HMIs de operador, oferece opções configuráveis de CPU, memória e armazenamento, ampla conectividade I/O e montagem traseira ou VESA.

Principais características

• Display 15.0" com resolução 1024 x 768
• Processadores Intel® Core™ i3/i5/i7 (9.ª geração)
• Armazenamento flexível: M.2 NVMe/SATA + 2 x SATA III para 2.5" SSD/HDD
• Múltiplas E/S: 2 portas seriais e 4 x USB 3.2 Gen1 Type-A
• Entrada de alimentação 12 V DC (conector DIN4)
• DisplayPort até 4096 x 2304 @ 60 Hz; HDMI opcional

Display

• Tamanho: 15.0 polegadas
• Resolução: 1024 x 768
• Brilho: 300 nits
• Contraste: 2000:1
• Ângulos de visualização: 88/88/88/88
• Área ativa: 304.1 x 228.1 mm
• Touch/Glass: touch resistivo opcional; vidro de proteção opcional

Especificações do sistema

• Processador: i7-9700TE (padrão); opções i5-9500TE ou i3-9100TE
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64 GB
• Armazenamento: SSD 128 GB por padrão; opções 256/512 GB/1 TB/2 TB; slot M.2 2280 M-Key
• Ethernet: 2 x Intel® Gigabit Ethernet (RJ45)
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise 64-bit opcional; Linux disponível
• WLAN/Bluetooth: opcional via M.2 2230 E-Key

Mecânica

• Dimensões: 400 x 320 x 70 mm
• Cut-out: 359 x 273 mm (por vezes 360 x 273 mm)
• Peso: aprox. 4.2 kg
• Montagem: montagem em painel por padrão; VESA opcional
• Gaveta: metal housing
• Refrigeração: design com ventoinha

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Portas I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (configurável, padrão RS232) + 1 x RS232
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x DisplayPort 1.2 (padrão); 1 x HDMI 1.4 (opcional)
• Áudio: Mic in, Line out, 2 x Speaker
• Expansão: M.2 2280/2242 M-Key, M.2 2230 E-Key, PCIe 3.0 x16 opcional
• Indicadores: LEDs de power e storage
• Controle de brilho: knob
• Alimentação: 12 V DC DIN4

Controlo

• 1 x Botão Power
• 1 x Botão Reset

Acessórios

• Adaptador 100~240 V AC para DC
• Cabo de alimentação
• Parafusos VESA e clipes de montagem
• CD de drivers & manual (ou downloads equivalentes)

Certificações

• CE
• FCC

Especificações técnicas

• Modelo: R15IF7T-PMC3
• Display: 15.0" / 1024 x 768 / 300 nits
• CPU: i7-9700TE / i5-9500TE / i3-9100TE
• Memória: até 64 GB (2 x SO-DIMM)
• Armazenamento: M.2 NVMe/SATA + 2 x SATA III
• LAN: 2 x Gigabit
• Portas: 4 x USB3.2 Gen1 Type-A, portas seriais, DP1.2, HDMI opt.
• Alimentação: 12 V DC (DIN4)
• Dimensões/Peso: 400 x 320 x 70 mm / aprox. 4.2 kg
