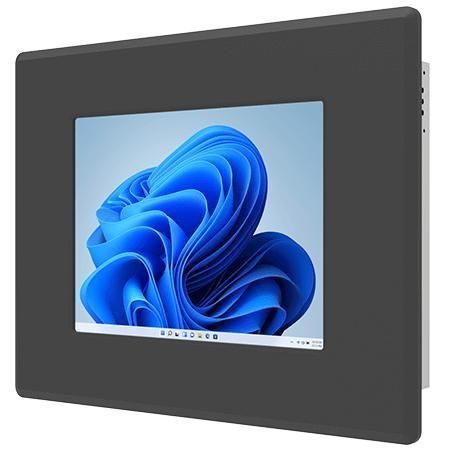

Painel PC com tela sensível ao toque resistiva R08IAN3S-PMU1

TFT LCD8,4"Intel® Processor N100

Visão geral
O Winmate R08IAN3S-PMU1 é um Panel PC de montagem em painel de 8.4 polegadas projetado para controlo de máquinas, automação industrial e HMI de operador. Suporta processadores Intel® Alder Lake‑N (N100 por padrão, N150 opcional), gráficos integrados Intel® UHD, chassis metálico e design sem ventoinha para ambientes industriais.

Principais características

• Ecrã 8.4" SVGA (800 x 600) TFT, 600 nits
• Intel® Alder Lake‑N N100 (padrão) ou N150 (opcional)
• 1 x SO‑DIMM DDR5‑4800, até 16 GB
• 2 x controladores Ethernet Intel® 2.5 Gigabit
• Conectividade: USB‑C (DP‑Alt), USB 3.2 Gen2/Gen1, USB 2.0, portas COM, HDMI (opcional)
• Montagem: painel padrão; VESA opcional

Exibição

• Tamanho: 8.4 polegadas
• Resolução: 800 x 600 (SVGA)
• Brilho: 600 nits
• Contraste: 600:1
• Ângulos de visualização: 75°/75°/60°/70°
• Área ativa: 170.4 x 127.8 mm
• Toque / Vidro: toque resistivo opcional; vidro de proteção opcional

Especificação do sistema

• Processador: Intel® N100 (6M cache, até 3,40 GHz) padrão; Intel® N150 (6M cache, até 3,60 GHz) opcional
• Memória: 4 GB padrão; opções 8 GB, 16 GB (SO‑DIMM DDR5‑4800)
• Armazenamento: 128 GB SSD padrão; opções até 4 TB; 1 x SATA III para SSD/HDD 2.5" quando NVMe não estiver presente
• Ethernet: 2 x 2.5 GbE Intel®
• Segurança: TPM 2.0
• Sistemas operativos: Windows 11 IoT Enterprise 64‑bit, Windows 11 Pro 64‑bit, Linux Ubuntu 24.04 (não suporta Wake on Touch)
• Wireless: opcional via M.2 2230 E‑Key

Mecânica

• Dimensões: 275 x 216 x 62 mm
• Corte (cut out): 237 x 177 mm
• Peso: 1,9 kg
• Montagem: painel (padrão); VESA opcional
• Gabinete: metal
• Arrefecimento: design fanless

Ambiente

• Humidade de operação: 10%–90% RH, sem condensação
• Temperatura de operação: 0°C–50°C
• Temperatura de armazenamento: -10°C–60°C

Certificações

• CE
• FCC

Portas E/S

• USB: 2 x USB 3.2 Gen1 Tipo‑A; 1 x USB 3.2 Gen2 Tipo‑C (suporta DP Alt)
• Série: 1 x RS232/422/485 (padrão RS232); 1 x RS232
• LAN: 2 x RJ45 2.5 Gbps
• Vídeo: 1 x HDMI 2.0b (opcional)
• Áudio: 2 x altifalantes
• Expansão: 1 x M.2 2230 E‑Key para módulo Wi‑Fi
• Indicadores: LEDs de power e storage; botão de ajuste de brilho
• Entrada de alimentação: 1 x 12V DC, jack 2.5φ

Controlo

• Botões: 1 x Power; 1 x Reset

Acessórios

• Adaptador 100–240V AC para 12V DC
• Cabo de alimentação
• Parafusos VESA (se VESA selecionado)
• Clipe de montagem

Energia

• Tensão nominal: 12V DC
• Adaptador: 12V 50W

Especificações técnicas

• Modelo: R08IAN3S-PMU1
• Marca: Winmate
• Display: 8.4" SVGA (800 x 600), 600 nits, contraste 600:1
• Processador: Intel® N100 (padrão) ou N150 (opcional)
• Memória: SO‑DIMM DDR5‑4800, até 16 GB
• Armazenamento: 128 GB SSD padrão; múltiplas opções
• Ethernet: Dual Intel® 2.5 GbE
• Portas: HDMI (opt.), USB‑C DP‑Alt, USB 3.2 Gen2/Gen1, USB 2.0, COM
• Dimensões / Peso: 275 x 216 x 62 mm / 1,9 kg
• Temperatura / Humidade: 0°C–50°C; 10%–90% RH
• Certificações: CE, FCC
