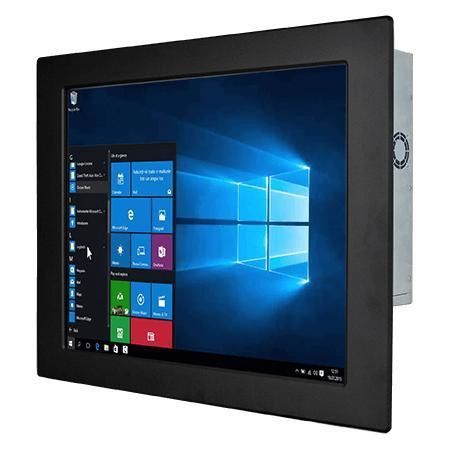

Painel PC com tela sensível ao toque resistiva R17IAD7T-PMM1

LCD17"Intel® Core™ i9-12900TE

Visão geral
Winmate R17IAD7T-PMM1 é um Panel PC de montagem em painel de 17" com processadores Intel® Core™ i9/i7/i5/i3 (Alder Lake / Raptor Lake opções). Projetado para controlo de máquinas, automação fabril e HMI de operador, oferece E/S abrangentes, armazenamento expansível e disponibilidade de ciclo de vida prolongada para aplicações industriais.

Principais características

• Panel PC de montagem em painel 17" com resolução 1280 x 1024
• Processadores Intel® Core™ Alder Lake / Raptor Lake (i3 / i5 / i7 / i9)
• 2 x SO-DIMM DDR5 4800MHz, até 64GB (32GB por slot)
• Ethernet dual integrado 2.5 Gbps
• Suporte multi-ecrã: DP 1.4a (padrão) e HDMI 2.0b opcional
• Várias I/Os: 4 x USB 3.2 Gen2 Type-A, portas seriais
• Entrada de alimentação 12V DC (conector Din4)

Destaques / Projeto e utilização
Panel PC industrial de alto desempenho para operação contínua e integração de sistemas. Suporta touch resistivo ou vidro de proteção opcional (sem touch). Projeto térmico otimizado, baixo consumo e opções modulares de expansão (M.2, SATA, WLAN opcional). Montagem em painel padrão, VESA opcional.

Certificações

• CE
• FCC

Ecrã

• Tamanho: 17.0 inches
• Resolução: 1280 x 1024
• Brilho: 350 nits
• Contraste: 1000:1
• Ângulos de visão: 85/85/80/80
• Área ativa: 337.920 x 270.336 mm
• Touch / Vidro: touch resistivo opcional; vidro de proteção opcional

Sistema

• Processador: Intel® Core™ i3-12100TE por padrão; opções i5-12500TE, i7-12700TE, i9-12900TE; listado também i3-14100T, i5-14500T, i7-14700T, i9-14900T
• Chipset: Intel® R680E
• Memória: 2 x non-ECC SO-DIMM, DDR5 4800MHz, até 64GB
• Armazenamento: 128GB SSD por padrão; opções 256GB/512GB/1TB/2TB/4TB; opcional 2 x SATA III para 2.5" com suporte RAID
• Ethernet: 2 x controladores Intel® 2.5 Gbps
• Segurança: TPM 2.0
• Sistemas operativos (opcionais): Windows 11 IoT Enterprise 64-bit, Windows 11 Pro 64-bit, Linux Ubuntu 22.04 (não suporta Wake on Touch)
• WLAN / Bluetooth: opcional (M.2 2230 E-Key)

Portas E/S e expansão

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type A)
• Serial: 1 x RS232/422/485 (padrão RS232), 1 x RS232
• LAN: 2 x 2.5 Giga LAN RJ45
• Vídeo: 1 x DP1.4a (DP++), até 4096x2160@60Hz (padrão); 1 x HDMI 2.0b opcional
• Áudio: Mic-in, Line-out
• Expansão: 1 x M.2 2280 M-Key (NVMe); 1 x M.2 2230 E-Key (Wi‑Fi)
• Alimentação: 1 x 12V DC Din4 pin

Mecânica

• Dimensões: 440 x 360 x 90 mm
• Recorte (cut out): 394 x 314 mm
• Peso: 5.9 kg
• Montagem: Panel mount padrão; VESA opcional
• Chassis: metal housing
• Sistema de arrefecimento: fan design

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Botões e controlos

• 1 x Power Button
• 1 x Reset Button

Acessórios

• Adaptador 100~240V AC para DC
• Cabo de alimentação
• Parafusos VESA (se aplicável)
• Clips de montagem

Especificações técnicas

• Modelo: R17IAD7T-PMM1
• Marca: Winmate
• Ecrã: 17.0" / 1280 x 1024 / 350 nits
• CPU: Intel® Core™ i3/i5/i7/i9 (Alder Lake / Raptor Lake)
• Chipset: Intel® R680E
• Memória: 2 x DDR5 SO-DIMM até 64GB
• Armazenamento: NVMe M.2 e opções SATA III
• Ethernet: Dual 2.5 Gbps
• IO: 4 x USB 3.2 Gen2 Type-A, portas série, DP1.4a, HDMI opcional
• Alimentação: 12V DC (Din4)
• Dimensões / Peso: 440 x 360 x 90 mm / 5.9 kg
• Certificações: CE, FCC
