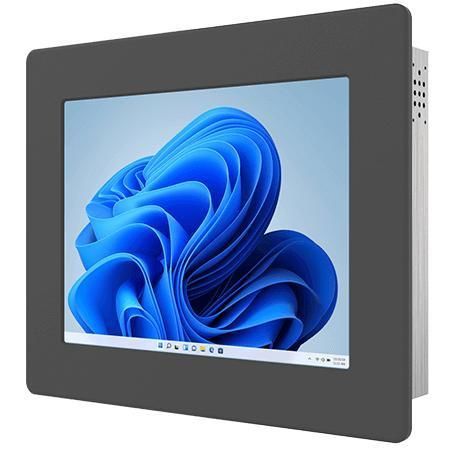

Painel PC com tela sensível ao toque resistiva R10IAN3S-PMT2

TFT LCD10,4"Intel® Processor N100

Visão geral
O Winmate R10IAN3S-PMT2 é um Panel PC industrial de 10,4 polegadas para montagem em painel, destinado a controlo de máquinas, automação de fábrica e HMI de operador. Baseado em processadores Intel® Alder Lake‑N (N100 por omissão, N150 opcional), integra ecrã XGA, chassis metálico sem ventoinha e I/O versátil para ambientes industriais.

Principais características

• Ecrã 10,4” XGA TFT (1024 x 768), 500 nits
• Intel® Alder Lake‑N N100 (por omissão) ou N150 (opcional)
• 1 x SO‑DIMM DDR5‑4800, até 16 GB
• 2 x Ethernet Intel® 2.5 Gigabit
• I/O: USB Type‑C (DP‑Alt), HDMI (opcional), USB 3.2 Gen2/Gen1, USB 2.0, portas seriais
• Montagem em painel por padrão; VESA opcional

Ecrã e ergonomia

• Resolução XGA 1024 x 768, brilho 500 nits, contraste 1000:1
• Ângulos de visualização 88/88/88/88, área ativa 210.4 x 157.8 mm
• Opções: touchscreen resistivo ou vidro de proteção sem toque

Sistema e armazenamento

• Processador: Intel® N100 (padrão) até 3.40 GHz; Intel® N150 (opcional) até 3.60 GHz
• Memória: 4 GB por padrão; opções 8 GB / 16 GB (1 x SO‑DIMM DDR5‑4800)
• Armazenamento: SSD NVMe até 4 TB; 1 x SATA III para 2.5" SSD/HDD até 2 TB (disponível se não houver NVMe)
• Segurança: TPM 2.0
• Sistemas operativos opcionais: Windows 11 IoT Enterprise, Windows 11 Pro, Linux Ubuntu 24.04 (Ubuntu não suporta Wake on Touch)

Conectividade e expansão

• LAN: 2 x RJ45 2.5 Gigabit
• USB: 1 x USB 3.2 Gen2 Type‑C (DP Alt mode); 2 x USB 3.2 Gen1 Type‑A; portas USB 2.0 conforme configuração
• Série: 1 x RS232/422/485 selecionável + 1 x RS232
• Vídeo: 1 x HDMI 2.0b (opcional)
• Áudio: 2 x colunas integradas
• Expansão: 1 x M.2 2230 E‑Key para módulo Wi‑Fi
• Indicadores e controlos: LEDs power/storage, botão de power e reset, botão de ajuste de brilho
• Alimentação: 12V DC (jack 2.5φ); adaptador 12V 50W

Mecânica

• Dimensões: 284 x 234 x 55 mm
• Recorte (cut‑out): 262 x 199 mm
• Peso: 2,4 kg
• Chassi metálico, design fanless
• Montagem: panel mount por padrão; VESA opcional

Ambiente e certificações

• Temperatura de operação: 0°C a 50°C; armazenamento: -10°C a 60°C
• Humidade operacional: 10% a 90% RH sem condensação
• Certificações: CE, FCC

Aplicações típicas

• Controlo de máquinas e automação
• Painéis HMI para operadores
• Sistemas industriais embebidos

Especificações técnicas

• Modelo: R10IAN3S-PMT2
• Ecrã: 10,4" XGA (1024 x 768), 500 nits, 1000:1
• CPU: Intel® N100 (padrão) / N150 (opcional)
• RAM: 4GB padrão; até 16GB (SO‑DIMM DDR5‑4800)
• Armazenamento: 128GB SSD padrão; NVMe até 4TB; 1 x SATA III opcional
• LAN: 2 x 2.5GbE
• Portas: USB‑C (DP Alt), USB‑A, USB2.0, RS232/422/485, HDMI (opt.), slot M.2 Wi‑Fi
• Alimentação: 12V DC; adaptador 12V 50W
• Dimensões / Cut‑out / Peso: 284 x 234 x 55 mm / 262 x 199 mm / 2,4 kg
• Certificações: CE, FCC
