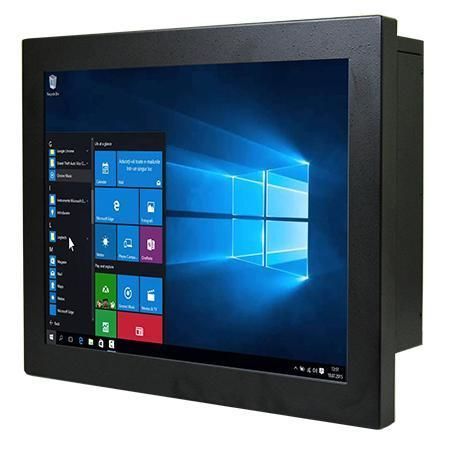

Painel PC com tela sensível ao toque resistiva R15IP7T-CHA3WT

LCD15"Intel® Pentium® N4200

Visão geral
Winmate R15IP7T-CHA3WT é um PC de painel industrial de 15,0" em formato chassi com processador Intel® Pentium® N4200 (Apollo Lake). Destina-se a controlo de máquinas, automação fabril e HMI de operador, oferecendo design fanless, caixa metálica e suporte para ampla faixa de temperatura operacional.

Principais características

• Processador Intel® Pentium® N4200
• Armazenamento flexível: M.2 2242 B-key + baias 2,5" SATA opcionais (SSD/HDD, RAID opcional)
• Múltiplas I/O: 4 x USB 3.2 Gen1 Type-A, portas série, 2 x LAN Gigabit
• Entrada 12 V DC (Din4); adaptador 12V 50W opcional
• Saídas de vídeo: DP1.2 (até 4096x2160@60Hz), HDMI 1.4 opc. (até 3840x2160@30Hz), VGA opc.
• Design fanless e chassis metálico para uso industrial

Display

• Tamanho: 15.0 inches
• Touch / Vidro: ecrã resistivo opcional; vidro de proteção opcional
• Resolução: 1024 x 768
• Brilho: 500 nits
• Contraste: 2500:1
• Ângulos de visão: 88/88/88/88
• Área ativa: 304.1 x 228.1 mm

Especificação do sistema

• Processador: Intel® Pentium® N4200 (1,10 GHz base, burst superior)
• Memória: SO-DIMM dual-channel (DDR3L), até 16 GB
• Armazenamento: 128 GB SSD por defeito; opções 256/512 GB / 1 TB; 1 x M.2 2242 (SATA) + 2 x SATA III opcionais
• Ethernet: 2 x controladores Intel® Gigabit
• Segurança: TPM 2.0
• SO: Windows 10 IoT Enterprise (64-bit) opcional; variantes Linux Ubuntu opcionais
• Sem fios: WLAN/Bluetooth opcionais via M.2 2230 E-key

Mecânica

• Dimensões: 360 x 290 x 70 mm
• Peso: ~4,2 kg
• Montagem: traseira e VESA suportadas
• Chassis: metal, design fanless

Ambiente

• Humidade operacional: 30% a 90% RH (sem condensação)
• Temperatura operacional: -20°C a 60°C (faixa ampla; algumas variantes indicam 0°C a 50°C)
• Temperatura de armazenamento: -25°C a 65°C

Certificações

• CE
• FCC

Portas I/O

• USB: 4 x USB 3.2 Gen1 Type-A
• Série: RS232/422/485 configurável
• LAN: 2 x RJ45 Gigabit
• Vídeo: 1 x DP1.2 (padrão), HDMI 1.4 opc., VGA opc.
• Áudio: Mic-in, Line-out, 2 x speaker
• Expansão: M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1
• Indicadores e controlos: LED power, LED storage, botão Power e Reset, botão de ajuste de brilho
• Entrada de energia: 12 V DC Din4

Energia & Acessórios

• Tensão: 12 V DC
• Adaptador: 12 V 50 W (100~240 V AC para DC) opcional
• Acessórios: cabo de alimentação, parafusos VESA, CD de drivers e manual conforme configuração

Aplicações / Casos de uso

• Controlo de máquinas, automação fabril e HMI de operador
• Instalações embarcadas robustas que requerem baixo consumo, I/O flexível e ampla faixa térmica

caractéristiques / spécifications techniques

• Modelo: R15IP7T-CHA3WT
• Marca: Winmate
• Tamanho do ecrã: 15.0 inches
• Resolução: 1024 x 768
• Brilho: 500 nits
• Opções de toque: resistivo ou vidro de proteção
• Processador: Intel® Pentium® N4200
• Memória: até 16 GB (DDR3L)
• Armazenamento: M.2 2242 + 2 x SATA III opcionais; SSD 128 GB por defeito
• Ethernet: 2 x Gigabit LAN
• Vídeo: DP1.2, HDMI 1.4 opc.
• Série: RS232/422/485 configurável
• TPM: TPM 2.0
• Entrada de energia: 12 V DC (Din4)
• Dimensões: 360 x 290 x 70 mm
• Peso: ~4,2 kg
• Montagem: VESA
• Chassis: metal, fanless
• Temperatura operacional: -20°C a 60°C
• Certificações: CE, FCC
