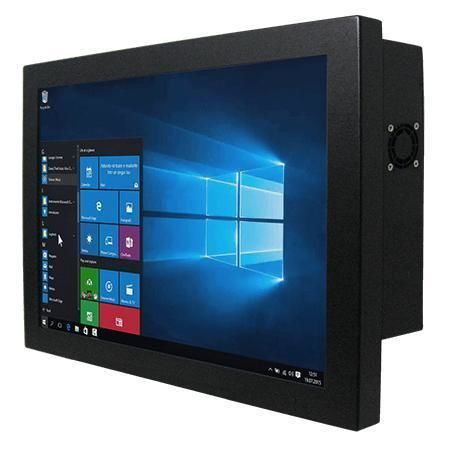

Painel PC com tela sensível ao toque resistiva W15IP7T-CHA2

15,6"Intel® Pentium® N42001366 x 768

Visão geral
O Winmate W15IP7T-CHA2 é um Panel PC chassis de 15,6 polegadas com processador Intel® Pentium® N4200 (Apollo Lake). Projetado para controlo de máquinas, automação industrial e HMI de operador, oferece baixo consumo, armazenamento flexível e múltiplas opções de I/O para integração industrial.

Principais características

• Intel® Pentium® N4200 (1,10 GHz, burst até 2,5 GHz)
• Armazenamento flexível: baía 2,5" HDD/SSD e opções M.2
• Várias I/O: 4 x USB 3.0, portas seriais, 2 x LAN Gigabit
• Entrada 12 V DC (Din4) e caixa metálica fanless
• Suporte DP até 4096 x 2160 @60 Hz; HDMI até 3840 x 2160 @30 Hz conforme configuração

Visor

• Tamanho: 15,6 polegadas
• Touch / Vidro: ecrã tátil resistivo (opcional) ou vidro de proteção sem touch (opcional)
• Resolução: 1366 x 768
• Brilho: 400 nits
• Contraste: 500:1
• Ângulos de visão: 85/85/80/80

Especificação do sistema

• Processador: Intel® Pentium® N4200 (1,1 GHz, até 2,5 GHz)
• Memória: Dual-channel SO-DIMM (non-ECC), até 16 GB
• Armazenamento: 128 GB SSD padrão; opções até 1 TB; 2 x SATA III para drives 2,5" (opcional, suporte RAID)
• Ethernet: 2 x Gigabit LAN Intel®
• Segurança: TPM 2.0
• Sistemas operativos: Windows 10 IoT Enterprise 64-bit opcional; Linux Ubuntu disponíveis
• WLAN/BT: opcional via módulo M.2

Mecânica e arrefecimento

• Dimensões: 398 x 254 x 70 mm
• Peso: 4,3 kg
• Montagem: VESA e montagem traseira
• Caixa: metal
• Arrefecimento: design fanless para operação contínua

Ambiente

• Humidade de operação: 10% a 90% RH, sem condensação
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Portas I/O e expansão

• USB: 4 x USB3.2 Gen1 (Type-A)
• Serial: 1 x RS232/422/485 (padrão RS232) + 1 x RS232; variantes opcionais
• LAN: 2 x Gigabit LAN (RJ45)
• Vídeo: 1 x DP1.2 (padrão); HDMI 1.4 e VGA opcionais
• Áudio: Mic in, Line out, 2 x speakers
• Expansão: M.2 2242 B-key, M.2 2230 E-key, PCIe 2.0 x1

Alimentação e acessórios

• Entrada de alimentação: 1 x 12V DC (Din4 pin)
• Adaptador: 12V 84W (acessório conforme configuração)
• Acessórios: adaptador 100~240V AC para DC, cabo de alimentação, parafusos VESA, CD de drivers e manual (conforme fornecimento)

Certificações

• CE, FCC

Aplicações recomendadas

• Controlo de máquinas, automação industrial, HMI de operador, integração OEM e ambientes embebidos industriais que exigem operação contínua e fiável

Especificações técnicas

• Modelo: W15IP7T-CHA2
• Marca: Winmate
• Ecrã: 15,6"
• Resolução: 1366 x 768
• Processador: Intel® Pentium® N4200
• RAM: Até 16 GB (2 x SO-DIMM)
• Armazenamento: M.2 2242 SSD (128 GB padrão), opções 256/512 GB/1 TB; 2 x SATA III para 2,5"
• LAN: 2 x Gigabit
• USB: 4 x USB 3.2 Gen1
• Serial: RS232/422/485 configurável
• Vídeo: DP1.2, HDMI 1.4 (opcional), VGA (opcional)
• Áudio: Mic in, Line out, 2 speakers
• Expansão: M.2 B-key 2242, M.2 E-key 2230, PCIe 2.0 x1
• Segurança: TPM 2.0
• Alimentação: 12V DC, Din4; adaptador 12V 84W
• Dimensões: 398 x 254 x 70 mm
• Peso: 4,3 kg
• Montagem: VESA / traseira
• Caixa: metal, fanless
• Temp. operação: 0°C a 50°C
• Temp. armazenamento: -10°C a 60°C
• Humidade: 10%–90% RH (sem condensação)
• Certificações: CE, FCC
