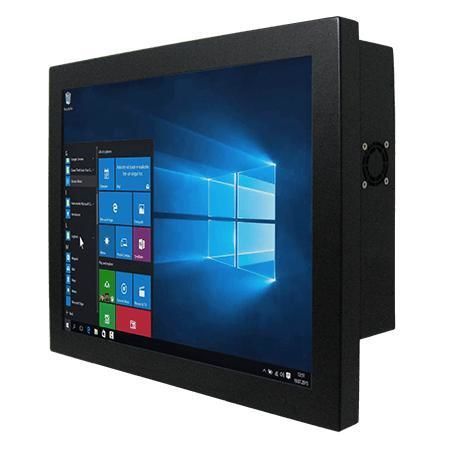

Painel PC com tela sensível ao toque resistiva R19IP7T-CHM1

LCD19"Intel® Pentium® N4200

Visão geral
Winmate R19IP7T-CHM1 é um Panel PC chassi de 19 polegadas com processador Intel® Pentium® N4200 (Apollo Lake). Projetado para controle de máquinas, automação de fábrica e HMI de operadores, fornece opções de armazenamento e expansão, múltiplas E/S e invólucro metálico sem ventoinha para aplicações industriais.

Principais características

• Intel® Pentium® N4200 (1,10 GHz base, até 2,5 GHz)
• Armazenamento flexível: 1 x bay 2,5" HDD + socket SSD; slots M.2 (2242 B-key, 2230 E-key)
• Múltiplas E/S: 2 portas seriais, 4 x USB 3.0, 2 x Gigabit LAN
• Entrada de alimentação 12 V DC (DIN4)
• Vídeo: DP1.2 (até 4096×2160@60Hz), HDMI 1.4 opcional
• Carcaça metálica sem ventoinha, montagem VESA / traseira

Display

• Tamanho: 19.0 inches
• Resolução: 1280 x 1024
• Brilho: 250 nits
• Contraste: 1000:1
• Ângulos de visão: 85/85/80/80
• Área ativa: 376.32 x 301.06 mm
• Touch / Vidro: touch resistivo (opcional) ou vidro de proteção sem toque (opcional)

Especificação do sistema

• Processador: Intel® Pentium® N4200 (1.1 GHz, até 2.5 GHz)
• Memória: SO-DIMM dual-channel (non-ECC), até 16 GB
• Armazenamento: 128 GB SSD padrão; opções 256/512 GB / 1 TB; 2 x SATA III para 2,5" (opcional, suporte RAID)
• Ethernet: 2 x controladores Intel® Gigabit
• Segurança: TPM 2.0
• Sistemas operacionais: Windows 10 IoT Enterprise (64-bit) opcional; Linux Ubuntu disponível
• WLAN / Bluetooth: opcional via M.2 2230 E-key

Mecânica

• Dimensões: 432 x 363 x 70 mm
• Peso: 7.0 kg
• Montagem: VESA e montagem traseira disponíveis
• Enclosure: Metal housing
• Refrigeração: design fanless

Ambiente

• Humidade operacional: 10% a 90% RH (sem condensação)
• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C

Certificações

• CE
• FCC

Portas I/O

• USB: 4 x USB3.2 Gen1 (Type-A)
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232 (configurável)
• LAN: 2 x Gigabit RJ45
• Vídeo: 1 x DP1.2 (default); 1 x HDMI 1.4 (opcional); 1 x VGA (opcional)
• Áudio: Mic in; Line out; 2 x speaker
• Expansão: 1 x M.2 2242 B-key (SATA SSD); 1 x M.2 2230 E-key (Wi‑Fi); 1 x PCIe 2.0 x1
• Indicadores & controles: LED de alimentação, LED de armazenamento, botão de ajuste de brilho
• Alimentação: 1 x 12 V DC (DIN4)

Controle / Botões

• 1 x Power button
• 1 x Reset button

Acessórios

• Adaptador 100–240 V AC para 12 V DC (12 V 84 W) fornecido/opcional conforme configuração
• Cabo de alimentação, parafusos VESA, driver e manual quando aplicável

Aplicações recomendadas

• Controle de máquinas
• Automação industrial
• HMI de operador e sistemas embutidos industriais

Especificações técnicas

• Modelo: R19IP7T-CHM1
• Display: 19.0" 1280×1024, 250 nits, 1000:1
• CPU: Intel® Pentium® N4200 (até 2.5 GHz)
• RAM: até 16 GB SO-DIMM
• Armazenamento: 128 GB SSD default; opcional até 1 TB; 2 x SATA III (opcional)
• I/O: 4 x USB3.0, portas seriais configuráveis, DP1.2, HDMI/VGA opcionais, áudio
• Expansão: M.2 / PCIe
• Alimentação: 12 V DC (DIN4), adaptador 12 V 84 W
• Mecânica: 432 x 363 x 70 mm; 7.0 kg; carcaça metálica; fanless
• Ambiente: 0°C–50°C operação; 10%–90% RH sem condensação
• Certificações: CE, FCC
