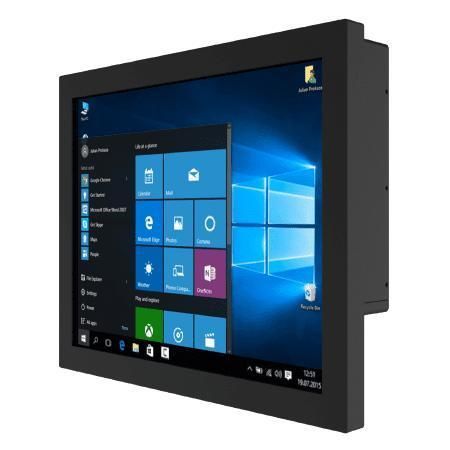

Painel PC com tela sensível ao toque resistiva R19IT7T-CHM1

19"Intel® Core™ i5-1135G7Intel® Tiger Lake-U

Visão geral
O Winmate R19IT7T-CHM1 é um Panel PC chassis de 19 polegadas projectado para controlo de máquinas, automação de fábricas e estações HMI de operador. Integra processadores Intel® Core™ i5 (Tiger Lake) em um chassis metálico sem ventoinha, com várias opções de montagem e E/S para implantações industriais e embarcadas de longo prazo.

Principais características

• Intel® Core™ Tiger Lake UP3: i5-1135G7 (sem vPro) ou i5-1145G7E (com vPro)
• Ecrã de 19,0 polegadas, 1280 x 1024, 250 nits, contraste 1000:1
• Suporte multi-display: DP / HDMI (opcional) / LVDS / eDP
• Múltiplas E/S: portas seriais, 4 x USB 3.2 Gen1 Type-A, áudio in/out
• Entrada de alimentação 12V DC (conector Din4)
• Design sem ventoinha e chassis metálico; opções de montagem traseira e VESA
• Suporte TPM 2.0; certificações CE e FCC

Ecrã

• Tamanho: 19,0 polegadas
• Resolução: 1280 x 1024
• Touch / Vidro: touchscreen resistivo opcional; vidro de proteção sem função touch opcional
• Brilho: 250 nits; Contraste: 1000:1; Ângulos de visão: 85/85/80/80
• Área ativa: 376.32 x 301.06 mm

Especificações do sistema

• Processador: Intel Core i5-1135G7 2.4 GHz (até 4.2 GHz); i5-1145G7E opcional
• Memória: 1 x SO-DIMM DDR4 3200 MHz (4GB por defeito); opções 8/16/32GB; suporta 2 x SO-DIMM até 64GB conforme configuração
• Armazenamento: 1 x M.2 2280 M-Key NVMe 128GB (default); opções 256/512GB/1TB/2TB; opcional 1 x SATA III para 2.5" até 2TB
• Ethernet: controladores Intel duplos (1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45)
• Expansão: 1 x M.2 2280 M-Key, 1 x M.2 2230 E-Key (Wi‑Fi), 1 x PCIe 4.0 x16 (sinal x4)
• Sistemas operativos: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (Wake on Touch não suportado)

Mecânica

• Dimensões: 432 x 363 x 70 mm
• Peso: 7,0 kg
• Chassis: metal housing
• Montagem: opções traseira e VESA
• Arrefecimento: design sem ventoinha

Ambiente

• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Humidade de operação: 10% a 90% RH, não condensante

Portas e controlo

• USB: 4 x USB 3.2 Gen2x1 (Type-A)
• Serial: 1 x RS232/422/485 (default RS232) + 1 x RS232
• LAN: 1 x Gigabit RJ45 + 1 x 2.5 Giga RJ45
• Vídeo: 1 x DP1.4 (default); HDMI 2.0 opcional
• Áudio: Mic in, Line out
• Indicadores e controlos: LED de potência e armazenamento; botão de ajuste de brilho; botões power e reset

Energia e acessórios

• Entrada de energia: 1 x 12V DC (conector Din4)
• Adaptador típico: 12V 120W (opcional)
• Acessórios incluídos/disponíveis: adaptador 100~240V AC para DC, cabo de alimentação, parafusos VESA

Certificações

• CE
• FCC

Aplicações recomendadas

• Controlo de máquinas
• Automação de fábricas
• Estações HMI para operadores
• Sistemas industriais embedded que exigem ciclo de vida longo e integração de hardware estável

Especificações técnicas

• Modelo: R19IT7T-CHM1
• Marca: Winmate
• Ecrã: 19,0" / 1280 x 1024 / 250 nits
• Processador: Intel Core i5-1135G7 / i5-1145G7E
• Memória: até 64GB conforme configuração
• Armazenamento: M.2 NVMe 2280 + opção SATA III 2.5"
• Ethernet: 1 x Gigabit + 1 x 2.5 Gigabit
• I/O: 4 x USB3.x, portas seriais, DP1.4, HDMI opcional, áudio in/out
• Expansão: M.2 2280 M-Key, M.2 2230 E-Key, PCIe 4.0 x16 (x4 sinal)
• Alimentação: 12V DC (Din4)
• Dimensões / Peso: 432 x 363 x 70 mm / 7,0 kg
• Montagem: traseira / VESA
• Arrefecimento: fanless
