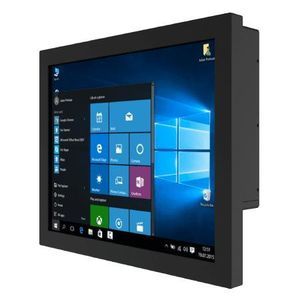

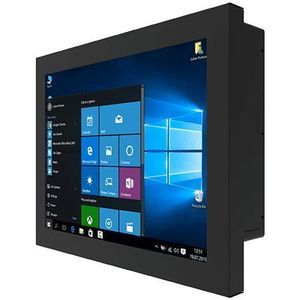

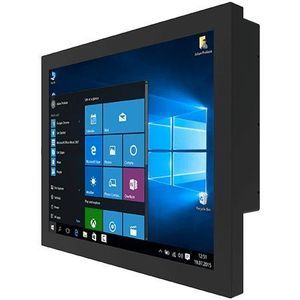

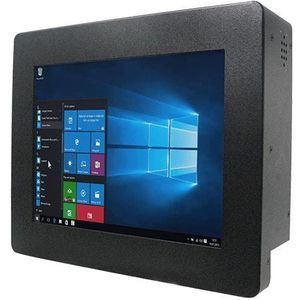

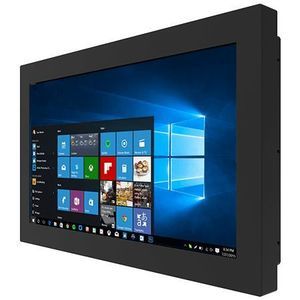

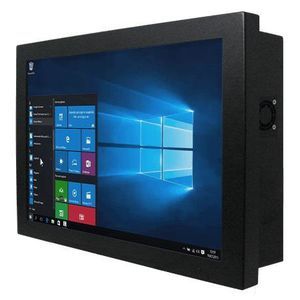

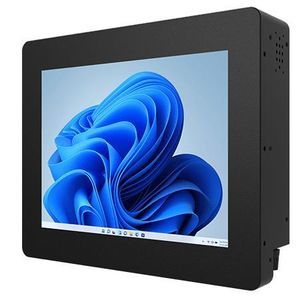

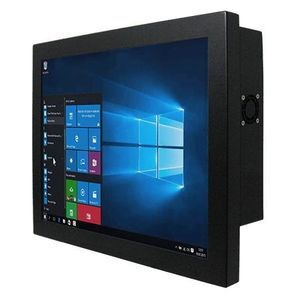

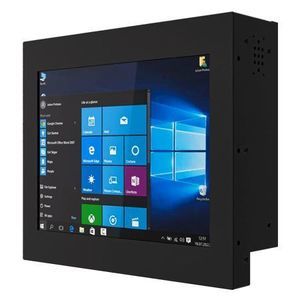

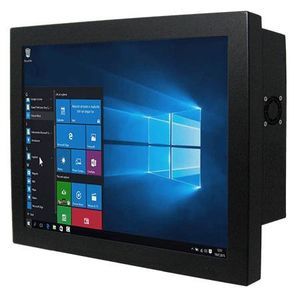

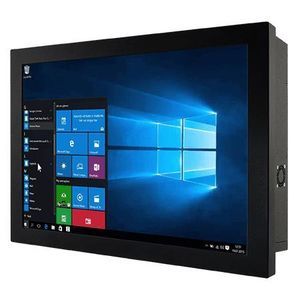

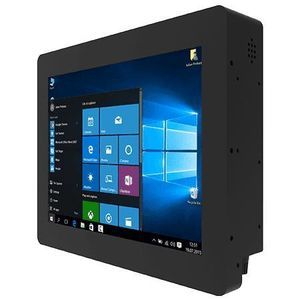

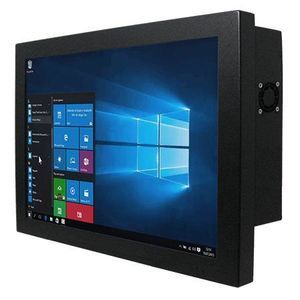

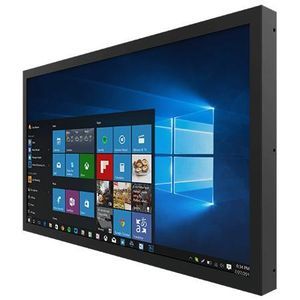

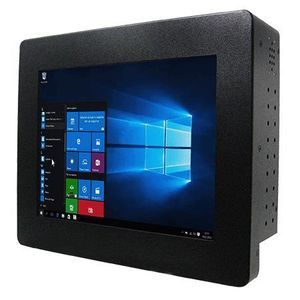

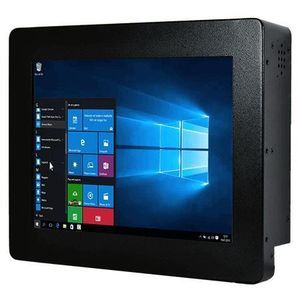

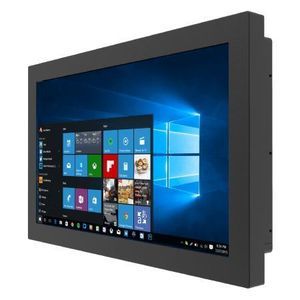

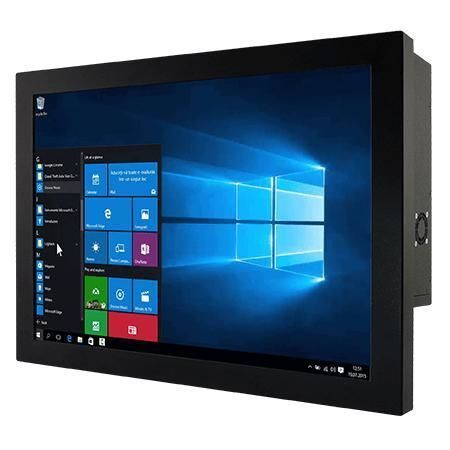

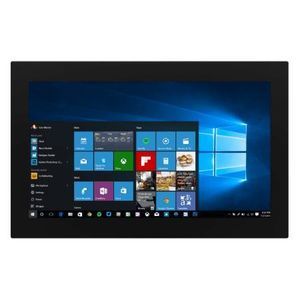

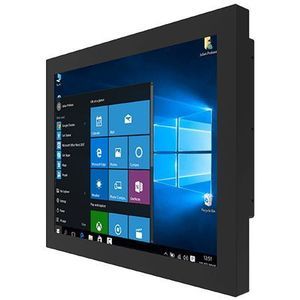

Painel PC com tela sensível ao toque resistiva W22IAD7T-CHA3

LCD21,5"Intel® Core™ i9-12900TE

Visão geral
O Winmate W22IAD7T-CHA3 é um Panel PC chassis de 21,5 polegadas concebido para controlo de máquinas, automação de fábrica e HMI de operador. Disponibiliza opções de CPU Intel® Core™, memória DDR5, rede de alta velocidade e montagem flexível para integração industrial.

Principais características

• Ecrã 21,5 polegadas Full HD (1920 x 1080)
• Opções de CPU Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• 2 x SO-DIMM DDR5 4800 MHz, até 64 GB
• Duplo Ethernet integrado 2.5 Gb
• Multi-ecrã: DP 1.4a (padrão), HDMI 2.0b (opcional)
• Vários I/O: 4 x USB 3.2 Gen2, portas seriais, áudio
• Alimentação 12V DC, chassis metálico, montagem VESA

Ecrã

• Tamanho: 21,5 polegadas, 1920 x 1080
• Touch / Vidro: Ecrã resistivo (opcional) ou vidro de proteção (opcional)
• Brilho: 250 nits; Contraste: 3000:1; Ângulos de visão: 89/89/89/89
• Área ativa: 476.64 x 268.11 mm

Especificações do sistema

• CPU por defeito: Intel® Core™ i3-12100TE; opções i5/i7/i9 e séries T posteriores
• Chipset: Intel® R680E
• Memória: 2 x non-ECC SO-DIMM DDR5 4800MHz, até 64 GB
• Armazenamento: 128 GB SSD por defeito; opções até 4 TB; 1 x M.2 2280 M-Key (NVMe); 2 x SATA III para 2,5" (opcional)
• Segurança: TPM 2.0; WLAN/BT opcional via M.2 2230 E-Key

Mecânica

• Dimensões: 507 x 303 x 85 mm
• Peso: aprox. 7,2 kg
• Montagem: VESA e opções de montagem traseira
• Chassis: metal; Arrefecimento: ventilador

Ambiente

• Temperatura de operação: 0°C a 50°C
• Temperatura de armazenamento: -10°C a 60°C
• Humidade de operação: 10%–90% RH, não condensante

Certificações

• CE
• FCC

I/O

• USB: 4 x USB 3.2 Gen2x1 (10 Gbps, Type-A)
• Serial: 1 x RS232/422/485 (por defeito RS232) + 1 x RS232
• LAN: 2 x 2.5 Gbps RJ45
• Vídeo: 1 x DP1.4a (DP++), até 4096 x 2160@60Hz; 1 x HDMI 2.0b opcional
• Áudio: Mic in, Line out
• Expansão: M.2 2280 M-Key (NVMe), M.2 2230 E-Key (Wi‑Fi)
• Alimentação: 1 x 12V DC (Din4 pin)

Controlo & acessórios

• Botões: Power, Reset
• Acessórios: Adaptador 100–240V AC para 12V DC (12V 220W), cabo de alimentação, parafusos VESA

Alimentação

• Tensão: 12V DC
• Adaptador: 12V 220W

Especificações técnicas

• Modelo: W22IAD7T-CHA3
• Ecrã: 21,5" FHD, 250 nits, 3000:1
• CPU: Intel® Core™ i3/i5/i7/i9 (Alder Lake S / Raptor Lake T)
• Memória: 2 x SO-DIMM DDR5 4800MHz, até 64 GB
• Armazenamento: M.2 NVMe e SATA; SSD 128 GB por defeito
• LAN: Dual 2.5GbE; USB: 4 x USB 3.2 Gen2
• Sistemas: Windows 11 IoT Enterprise / Windows 11 Pro / Ubuntu 22.04 (opcionais)
• Certificações: CE, FCC
