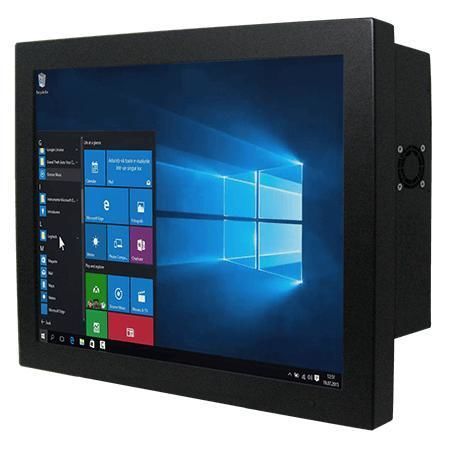

Painel PC com tela sensível ao toque resistiva R17IF7T-CHM1

17"Intel® Core™ i7-9700TEIntel® Core™ i5-9500TE

Visão geral
Winmate R17IF7T-CHM1 é um Panel PC com chassis de 17 polegadas, projetado para controle de máquinas, automação industrial e HMI de operador. Com processadores Intel® Core™ de 9ª geração, oferece armazenamento flexível, amplo I/O e estrutura metálica adequada a ambientes industriais e aplicações críticas.

Principais características

• 17" 1280 x 1024, 350 nits
• Intel® Core™ i3 / i5 / i7 (9ª geração, Coffee Lake Refresh)
• Armazenamento flexível: M.2 NVMe/SATA + 2.5" HDD/SSD, suporte RAID 0/1
• Múltiplas I/O: 4 x USB 3.2 Gen1, 2 x Gigabit LAN, 2 x portas seriais
• Saídas de vídeo: DP1.2 (4096 x 2304 @60Hz), HDMI1.4 (opcional)
• Entrada de alimentação 12V DC com conector bloqueável

Opções de superfície

• Tela tátil resistiva (opcional)
• Vidro de proteção sem função tátil (opcional)

Design e montagem
Gabinete metálico com montagem traseira e VESA para instalação flexível. Dimensões 394 x 332 x 74 mm, peso 6,3 kg — adequado para painéis de operação e quadros de controle.

Alimentação e arrefecimento
Projeto de baixo consumo com refrigeração por ventoinha. Entrada de alimentação 1 x 12V DC via conector Din4 lockable; adaptador típico 12V 120W.

Certificações
CE, FCC

Especificações técnicas

• Modelo: R17IF7T-CHM1 — Marca: Winmate
• Display: 17.0 inches; Resolução: 1280 x 1024; Brilho: 350 nits; Contraste: 1000:1; Ângulos de visão: 85/85/80/80; Área ativa: 337.920 x 270.336 mm
• Touch/Glass: Resistive Touch (opcional); Protection Glass (opcional)
• Processador: Intel Core i7-9700TE (1.8GHz até 3.8GHz) padrão; i5-9500TE / i3-9100TE opcionais
• Chipset: Intel® Q370
• Memória: 2 x non-ECC SO-DIMM, até 64GB (32GB por slot)
• Armazenamento: 128GB SSD padrão; opções 256/512GB/1TB/2TB; 2 x SATA III para 2.5"; 1 x M.2 2280/2242 M-Key (NVMe/SATA)
• Ethernet: 2 x Intel® Gigabit LAN (RJ45)
• Segurança: TPM 2.0
• Sistemas: Windows 10 IoT Enterprise 64-bit (opcional); Linux Ubuntu 20.04 (opcional)
• Wireless: M.2 2230 E-Key para WLAN (opcional); Bluetooth opcional
• USB: 4 x USB 3.2 Gen1 Type-A
• Serial: 1 x RS232/422/485 (default RS232), 1 x RS232
• Vídeo: 1 x DP1.2 (default); 1 x HDMI 1.4 (opcional)
• Áudio: Mic in x1; Line out x1; Alto-falantes x2
• Expansão: 1 x M.2 2280/2242 M-Key; 1 x M.2 2230 E-Key; 1 x PCIe 3.0 x16
• Indicadores & controles: LED Power, LED Storage, botão ajuste de brilho, botões Power e Reset
• Mecânica: 394 x 332 x 74 mm; Peso: 6.3 kg; Gabinete: Metal; Montagem: VESA / traseira
• Ambiente: Humidade operacional 10%–90% RH não condensante; Temperatura operação 0°C–50°C; Armazenamento -10°C–60°C
• Alimentação: 1 x 12V DC (Din4 lockable); Adaptador: 12V 120W
• Acessórios: Adaptador 100~240V AC→DC, cabo de alimentação, parafusos VESA
