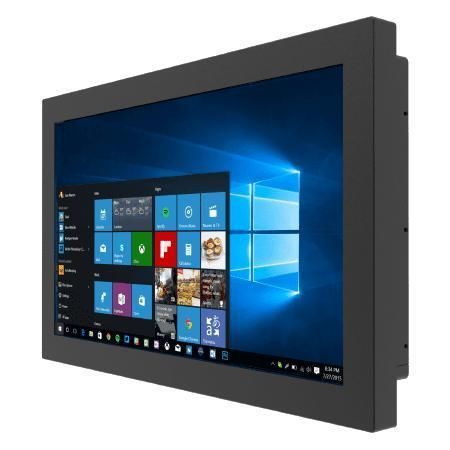

Painel PC com tela sensível ao toque resistiva W18IT7T-CHA2

LCD18,5"Intel® Core™ i5-1135G7

Visão geral O Winmate W18IT7T-CHA2 é um PC de painel com chassis de 18,5 polegadas equipado com um processador Intel® Core™ i5 (Tiger Lake), concebido para controlo de máquinas, automação industrial e interfaces homem-máquina (HMI) para operadores. Destina-se a compradores industriais, fabricantes de equipamento original (OEM) e integradores de sistemas que necessitem de integração de hardware fiável, funcionamento estável no terreno e disponibilidade ao longo de um ciclo de vida prolongado. Características principais

• Intel® Core™ Tiger Lake UP3 i5-1135G7 (sem vPro) ou i5-1145G7E (com vPro)
• Resolução de 1366 x 768
• Suporte a múltiplos ecrãs: Interface de painel DP / HDMI / LVDS / eDP
• Várias entradas/saídas: portas seriais, portas USB 3.2 Gen.1
• Entrada de alimentação de tensão única de 12 V

Visão geral — Opções para o operador Ecrã tátil resistivo e vidro de proteção opcional: as opções flexíveis de superfície incluem um ecrã tátil resistivo ou vidro de proteção sem função tátil, para satisfazer diferentes requisitos do operador e ambientais. Visão geral — Design e gestão térmica Design de baixo consumo de energia com dissipação de calor eficaz para um funcionamento duradouro a longo prazo em ambientes de produção. O design sem ventoinha contribui para a fiabilidade. Ecrã

• Tamanho: 18,5 polegadas
• Tátil / Vidro: Ecrã tátil resistivo (opcional); Vidro de proteção sem função tátil (opcional)
• Resolução: 1366 x 768
• Brilho do painel: 450 nits
• Relação de contraste: 1000:1
• Ângulos de visão: 85 / 85 / 80 / 80
• Área ativa: 409,8 x 230,4 mm

Especificações do sistema

• Processador: Intel Core i5-1135G7 2,4 GHz (até 4,2 GHz)
• Memória: 2 x SO-DIMM não ECC, até 64 GB (32 GB por DIMM)
• Armazenamento: SSD de 128 GB (padrão); opcional: 256 GB / 512 GB / 1 TB / 2 TB / 4 TB; 1 x SATA III para SSD/HDD de 2,5" (opcional)
• Controlador Ethernet: 2 x controladores Intel® Ethernet
• Segurança: TPM 2.0
• Sistema operativo (opcional): Windows 11 IoT Enterprise (64 bits), Windows 11 Pro 64 bits, Linux Ubuntu 22.04 (nota: a opção Linux não suporta Wake on Touch)
• WLAN/BT: suportados como módulos opcionais

Características mecânicas

• Dimensões: 470 x 293 x 70 mm
• Peso: 6,6 kg
• Montagem: opções de montagem VESA e montagem traseira
• Caixa: Caixa metálica
• Sistema de refrigeração: Design sem ventoinha

Ambiente

• Humidade de funcionamento: 10% a 90% HR, sem condensação
• Temperatura de funcionamento: 0 °C a 50 °C
• Temperatura de armazenamento: -10 °C a 60 °C

Certificação

• CE
• FCC

Portas de E/S

• USB: 4 x USB 3.2 Gen 2x1 (Tipo A)
• Portas seriais: 1 x RS232/422/485 (padrão RS232), 1 x RS232
• LAN: 1 x Gigabit RJ45, 1 x 2,5 Gigabit RJ45
• Vídeo: 1 x DP 1.4 (padrão), 1 x HDMI 2.0 (opcional)
• Áudio: Entrada de microfone, saída de linha
• Expansão: 1 x M.2 2280 M-Key (SSD NVMe), 1 x M.2 2230 E-Key (módulo Wi-Fi), 1 x ranhura PCIe 4.0 (x16) (sinal x4)
• Indicadores: LED de alimentação e LED de armazenamento
• Controlo de brilho: 1 botão de regulação de brilho
• Entrada de alimentação: 1 conector de 12 V CC, Din de 4 pinos

Controlo

• Botões: 1 botão de ligar/desligar, 1 botão de reinicialização

Acessórios

• Adaptador de 100~240 V CA para CC
• Cabo de alimentação
• Parafusos VESA

Alimentação

• Potência nominal: 12 V CC
• Adaptador: 12 V 120 W

Características / Especificações técnicas

• Modelo: W18IT7T-CHA2
• Formato: PC com painel de chassis de 18,5" para IHM industrial e controlo de máquinas
• Opções de CPU: Intel® Core™ Tiger Lake UP3 i5-1135G7 / i5-1145G7E
• Memória até 64 GB (2 x SO-DIMM)
• Armazenamento: NVMe integrado + SATA de 2,5" opcional
• Várias entradas/saídas, incluindo 4 x USB 3.0, porta série, LAN Intel dupla (1 x 1 Gb + 1 x 2,5 Gb)
• Saídas de vídeo: DP 1.4 (padrão), HDMI 2.0 (opcional)
• Montagem: traseira e VESA
• Caixa: metal, design sem ventoinha
• Temperatura e humidade de funcionamento: 0 °C a 50 °C; 10%–90% de humidade relativa sem condensação
• Certificações: CE, FCC
