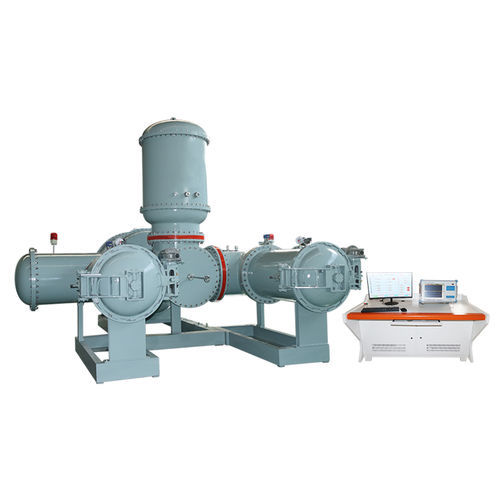

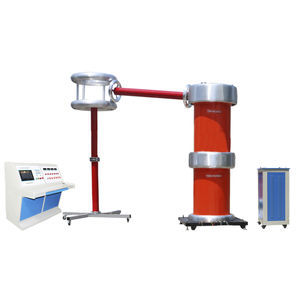

Testador de descarga parcial UHVQW

automático

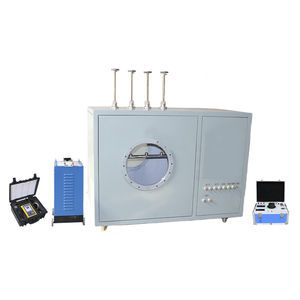

Visão geral do produto

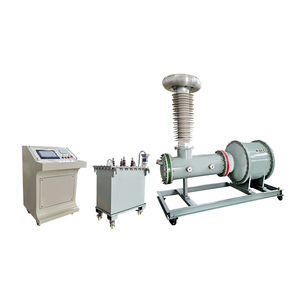

A série UHVQW de transformadores de teste infláveis sem descarga parcial foi desenvolvida para ensaios de resistência dielétrica e medições de descarga parcial em equipamentos de alta tensão e grande capacidade, como GIS, GIL e transformadores de potência. Suporta instalação e teste in loco sob condições de operação. Conversão AD de alta velocidade e processamento digital de sinais com filtragem adaptativa garantem dados de detecção confiáveis e forte supressão de interferências.

Parâmetros do produto
Indicada para ensaios de suporte de isolamento, testes de descarga parcial e ensaios de precisão. Disponível em várias capacidades de saída para atender a requisitos de laboratório e campo. O design inflável facilita o transporte e a implantação em campo.

Parâmetros técnicos

• Tensões de saída disponíveis (kV): 50, 100, 150, 200, 250, 300
• Tensão de entrada (V): 200 ou 400 (dependendo do modelo)
• Tensão de impedância (%): ≤8 / ≤6 / ≤5 (dependendo do modelo)
• Corrente em vazio (%): ≤6 / ≤5 (dependendo do modelo)
• Distorção de forma de onda: <3%
• Potência nominal: 50 kVA
• Corrente em baixa tensão: 0–116,3 A
• Faixa de baixa tensão: 0–430 V
• Faixa de alta tensão: 0–100 kV (modelos até 300 kV disponíveis)
• Corrente de alta tensão: 0–0,5 A
• Tensão do instrumento: 0–100 V
• Precisão dos medidores de tensão/corrente: 0,5% FS ± 3 dígitos
• Precisão geral de medição: 4%
• Tempo de temporização: 0–999,9 M (modo de longa duração disponível)
• Alimentação: AC 380 V ±10%; 50 Hz ±2 Hz
• Temperatura de operação: 0–50 °C
• Umidade relativa: ≤85% RH

Recursos

• LCD de 10 polegadas exibindo tensão, corrente, tempo, estado e mensagens com leituras nítidas
• Interface localizada (chinês) e operação por toque para configuração e controle simples
• Pré-configuração de sequências de teste por toque para aumentar segurança e repetibilidade
• Orientação de status e alarme sonoro em caso de aquisição anormal
• Botão de parada de emergência para interromper aumento/queda durante controle automático
• Temporização automática: a temporização inicia quando a tensão atinge o valor definido; o equipamento rebaixa no final
• Modo manual com detecção automática de limites superior/inferior e proteções (sobretensão, sobrecorrente)
• Medidas anti-interferência por hardware e software para desempenho estável em ambientes ruidosos
• Suporta operação individual ou coordenada entre várias unidades

Precauções de segurança

• Instalar a área de teste conforme regulamentos aplicáveis e conectar o painel de controle e o transformador à mesma malha de aterramento
• Verificar a tensão de alimentação antes da partida e conectar corretamente o cabo de alimentação
• Usar o botão de parada de emergência ao aproximar-se da amostra ou do equipamento testado
• Após energização, o sistema retornará automaticamente à posição zero, se necessário
• Não colocar objetos não relacionados sobre ou ao redor do painel durante os testes
• Ao substituir fusíveis ou acessórios, utilizar o mesmo modelo especificado para o instrumento
• Manter o instrumento protegido contra umidade e óleo
• Garantir que o equipamento em teste esteja desligado e isolado de outros circuitos energizados quando necessário

Especificações técnicas

• Série/modelo: UHVQW Series
• Potência nominal: 50 kVA
• Faixa de saída: até 300 kV (tipicamente 0–100 kV por modelo)
• Entrada: 200 V / 400 V dependendo do modelo
• Precisão dos medidores: 0,5% FS ± 3 dígitos
• Precisão global: 4%
• Temporização: 0–999,9 M; modo de longa duração disponível
• Alimentação: AC 380 V ±10%; 50 Hz ±2 Hz
• Temperatura de operação: 0–50 °C; umidade relativa ≤85% RH
