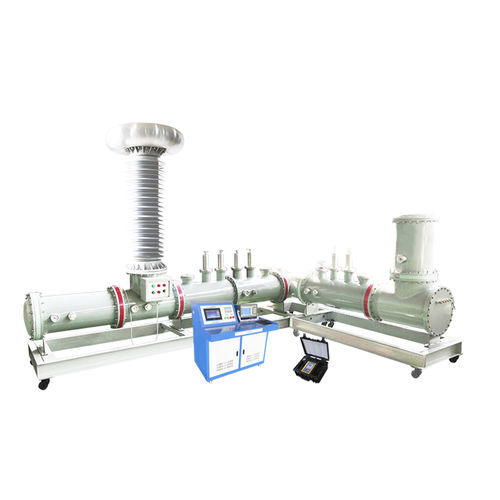

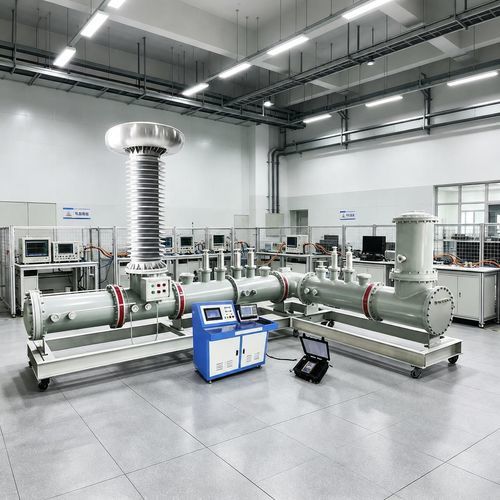

Aparelho de teste de descarga parcial UHVIW

manualde transformadorde precisão

Visão geral
A série UHVIW é um dispositivo de simulação de falha sem descarga parcial, concebido para instalação e ensaio em linha em equipamentos de alta tensão em serviço (incluindo GIS). O instrumento digitaliza sinais através de conversão AD de alta velocidade e aplica processamento digital de sinais e filtragem adaptativa para garantir a fiabilidade das medições e reduzir interferências.

Parâmetros do produto
Destinado à deteção e localização on-line de descargas parciais em equipamentos de alta tensão.

Parâmetros técnicos
Transformador de alta tensão sem descarga parcial
Tensão nominal: 100 kV
Potência nominal: 5 kVA
Tensão de entrada: 220 V
Corrente de entrada: 22,7 A
Corrente de alta tensão: 0,05 A
Capacidade de descarga parcial à tensão nominal: ≤ 3 pC (avaliação ao nível do sistema)

Capacitor de acoplamento
Tensão nominal: 100 kV
Capacitância nominal: 100 pF
Capacidade de descarga local à tensão nominal: ≤ 3 pC
Modelo de descarga: descarga por partículas (configurável para simular ponta GIS, suspensão, espaço de ar, partícula, superfície e descargas combinadas)

Características

• Design compacto que permite a instalação em espaços reduzidos
• Componentes leves para facilitar a manuseio e o transporte
• Construção robusta adequada para transporte de longa distância
• Capacidade para realizar vários testes em ambientes não blindados
• Todas as partes de alta tensão estão encerradas num compartimento selado para proteger o pessoal
• Manga opcional permite testes de pressão em equipamentos convencionais
• Medida de alta tensão integrada e capacitores de acoplamento para descargas parciais
• Nível de descarga parcial do sistema < 3 pC para garantir a precisão dos dados

Princípio de funcionamento
O dispositivo fornece uma tensão controlada (0–100 kV) com descarga parcial do sistema ≤ 3 pC à tensão nominal. Em operação em carga pode-se selecionar o tipo de descarga e ajustar parâmetros como tensão de partida, tensão de extinção e intensidade de descarga por canal. Em conjunto com detectores convencionais de descarga parcial e equipamentos de deteção sem fios, permite testar múltiplos tipos de descarga (ponta GIS, suspensão, espaço de ar, partícula, superfície) e as suas combinações, possibilitando experiências e validações para tecnologias de deteção PD como corrente de pulso, UHF, ultrassons, alta frequência e análise de gás SF6.

Especificações técnicas

• Modelo / Série: UHVIW
• Aplicação: deteção e localização on-line de descargas parciais em equipamentos de alta tensão
• Tensão nominal do transformador: 100 kV
• Potência nominal do transformador: 5 kVA
• Tensão de entrada do transformador: 220 V
• Corrente de entrada do transformador: 22,7 A
• Corrente de alta tensão: 0,05 A
• Capacidade de descarga parcial à tensão nominal: ≤ 3 pC (sistema)
• Tensão nominal do capacitor de acoplamento: 100 kV
• Capacitância nominal do capacitor de acoplamento: 100 pF
• Capacidade de descarga local do capacitor à tensão nominal: ≤ 3 pC
• Modelo de descarga: descarga por partículas (suporta ponta GIS, suspensão, espaço de ar, partícula, superfície e modos combinados)
