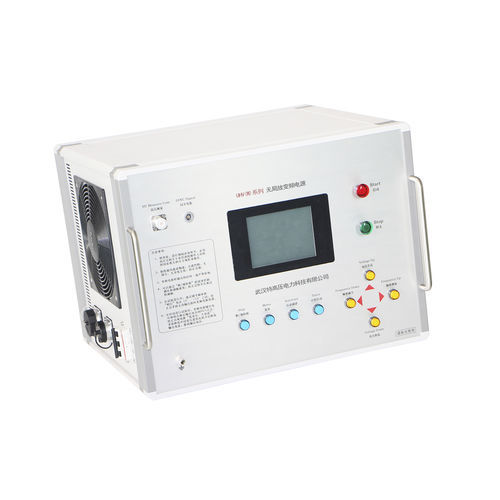

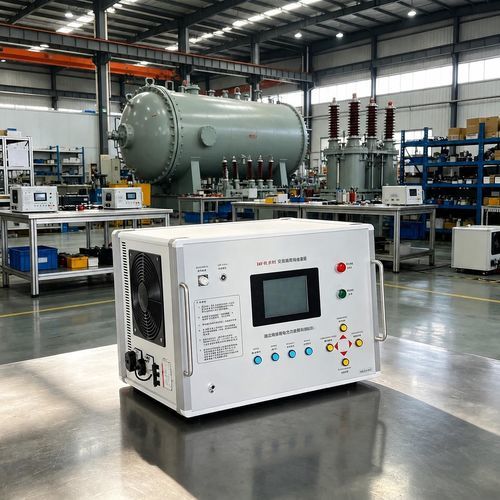

Conversor de frequência trifásico UHV(W)

monofásicodigitaiscom display digital

Visão geral
O instrumento é projetado para instalação e ensaio com o equipamento em funcionamento. Um circuito de conversão AD de alta velocidade digitaliza os sinais e a fiabilidade dos dados de deteção é garantida por processamento digital de sinal, filtragem adaptativa e algoritmos de supressão de interferências.

Aplicação
A fonte de alimentação de frequência variável sem descarga parcial é utilizada para ensaios de dielétrico em CA e ensaios de descarga parcial em equipamentos elétricos. Usando um transformador de excitação para excitar um circuito ressonante série ou paralelo e ajustando a frequência de saída, a indutância do reator L e a capacitância da amostra C entram em ressonância; a tensão de ressonância é aplicada à amostra. Alternativamente, a saída pode ser encaminhada através de um transformador intermédio para o primário para ensaios de resistência por indução.

Parâmetros técnicos

• Tensão de entrada nominal: Trifásica AC 380 V ±10%, 50 Hz
• Potência de saída nominal: Monofásica 100 kW
• Intervalo de frequência de saída: 20 Hz–300 Hz (ajuste contínuo)
• Tensão de saída nominal: 0–350 V (ajuste contínuo)
• Corrente de saída: 0–285 A (ajuste contínuo)
• Instabilidade de frequência: ≤ 0,05%
• Instabilidade de tensão: ≤ 1,0%
• Distorção não linear: ≤ 1%
• Capacidade de descarga parcial: ≤ 10 pC (medida no lado de alta tensão do booster)

Características

• Saída em onda senoidal verdadeira com baixa distorção (THD < 3%), evitando a necessidade de medições de pico exigidas por saídas em forma moldada.
• Controlo por fibra ótica que garante isolamento completo entre os circuitos de controlo de alta e baixa tensão.
• Dimensões compactas e baixo peso para manuseio flexível e uso em campo.
• Ligação e operação simples; melhora a eficiência de trabalho no local em comparação com métodos por grupo gerador.
• Múltiplas funções de proteção: proteção contra falha de descarga, proteção de sobretensão ajustável, proteção contra curto-circuito de saída, proteção de posição zero ao arrancar, proteção do braço de ponte de amplificação, proteção de curva de potência. Ao ativar uma proteção, o equipamento desconecta a saída de ensaio e corta a alimentação do circuito principal.
• Fonte de sinal gerada por um chip dedicado e controlada por um microcontrolador; estabilidade de frequência até 0,01 Hz.
• Tensão de saída de frequência variável controlada por microcontrolador de alta velocidade; instabilidade de tensão < 1%.

Manutenção de rotina

• Evitar operação prolongada sob fortes condições de dessintonia.
• Verificar regularmente o cabeamento interno e os fixadores para evitar afrouxamento.
• Armazenar em ambiente seco e limpo, protegido da chuva; cobrir com capa anti-poeira quando não estiver em uso.
• Durante o transporte, fixar o gabinete de conversão de frequência com cintas apropriadas para evitar deslocamento.
• Não expor o ecrã da caixa de controlo à luz solar direta; aplicar medidas anti-vibração durante o transporte.
• Manusear conectores com cuidado para evitar danos e contaminação.
• Ao usar cabos de fibra ótica, evitar dobrar, torcer ou esmagar; manter longe de fontes de calor e armazenar secos para prevenir humidade.

Especificações

• Modelo / Série: UHV(W) Series
• Tensão de entrada nominal: Trifásica AC 380 V ±10%, 50 Hz
• Potência de saída nominal: Monofásica 100 kW
• Intervalo de frequência: 20 Hz–300 Hz (ajuste contínuo)
• Tensão de saída nominal: 0–350 V (ajuste contínuo)
• Corrente de saída: 0–285 A (ajuste contínuo)
• Instabilidade de frequência: ≤ 0,05%
• Instabilidade de tensão: ≤ 1,0%
• Distorção não linear: ≤ 1%
• Capacidade de descarga parcial: ≤ 10 pC (medida no lado de alta tensão do booster)
• Taxa de distorção da forma de onda: < 3%
• Estabilidade de frequência de saída: até 0,01 Hz
• Funções de proteção integradas (sobretensão, curto-circuito, falha, posição zero ao arrancar, proteção de ponte, etc.)
