Testador de descarga parcial UHVCW

Visão geral
O instrumento foi concebido para instalação e testes no local com o equipamento em ensaio em funcionamento. Utiliza um circuito de conversão A/D de alta velocidade para digitalizar sinais; a fiabilidade das medições é assegurada por processamento digital de sinal, filtragem adaptativa e métodos de supressão de interferências.

Parâmetros do produto
O conjunto de ensaio inflável UHVCW sem descarga parcial destina-se a ensaios de resistência de isolamento, medição de descarga parcial e testes de precisão em equipamentos GIS e GIL de alta tensão e grande capacidade. Adequa-se a testes preventivos em campo e ensaios de aceitação de fábrica de subestações GIS, fabricantes GIS/GIL, isoladores e componentes de isolamento.

Parâmetros técnicos

• Níveis de tensão: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Potência: 50–2000 kVA
• Método de geração de alta tensão: elevação por transformador HV e ressonância em série (frequência da rede ou conversão de frequência); elevação em etapa única (não é necessária elevação em série)
• Tensão de entrada (primária): 0,35–10 kV
• Capacidade de descarga parcial: 1–3 pC sob tensão nominal (ambiente normal)
• Aumento de temperatura: ≤65 K após 60 minutos à corrente nominal (50 Hz)

Características

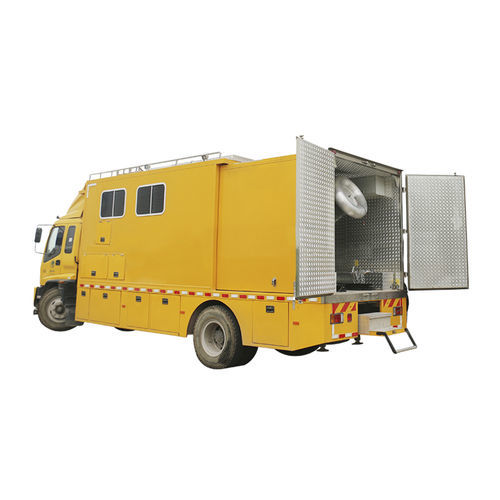

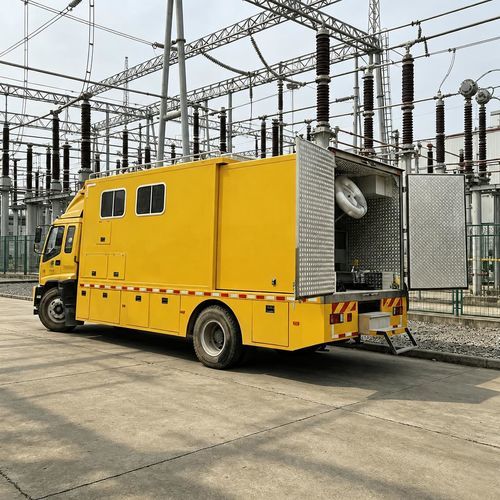

• Dispositivo hidráulico de elevação montado em veículo para mobilidade e implementação em campo facilitadas.
• Alta tensão totalmente selada numa carcaça blindada para ensaios seguros e fiáveis.
• Nível de descarga parcial do sistema controlável na faixa de 1–3 pC.
• Conceção compacta para menor ocupação e componentes mais leves.
• Interruptor de isolamento de alta tensão integrado permitindo múltiplas funções numa única unidade.
• Conexão direta ao objeto de ensaio que simplifica a instalação e reduz o tempo de ensaio.
• Estrutura mecânica robusta apropriada para transporte de longa distância.
• Redução dos requisitos de capacidade de alimentação do sistema.

Transporte e armazenamento
Transporte

• Utilize caixas de embalagem de madeira para instrumentos e amortecedores durante o transporte para evitar danos.
• Se não for transportado em caixas de madeira, evite empilhamento e impactos; quando embalado em caixa, o empilhamento máximo permitido é de duas camadas.
• Durante o transporte, o painel deve ficar voltado para cima.

Armazenamento

• Armazenar no interior, em local seco, sem poeira, ventilado e sem gases corrosivos; não empilhar sem embalagem em caixa de madeira.
• Ao guardar o equipamento, colocar o painel voltado para cima e colocar materiais à prova de humidade sob o equipamento para evitar humidade.

Características técnicas

• Níveis de tensão: 100 kV, 200 kV, 250 kV, 300 kV, 500 kV, 800 kV, 1000 kV
• Faixa de potência: 50–2000 kVA
• Método de geração HV: transformador de elevação e ressonância em série (frequência da rede / conversão de frequência), elevação em etapa única
• Tensão primária de entrada: 0,35–10 kV
• Sensibilidade de descarga parcial: 1–3 pC à tensão nominal (condições normais)
• Aumento máximo de temperatura: ≤65 K após 60 min à corrente nominal (50 Hz)
