Testador de descarga parcial UHVKW

para painel de distribuição digital

Visão geral
O aparelho de simulação de descargas parciais série UHVKW foi concebido para instalação e ensaio com o painel de manobra em funcionamento. Os sinais são digitalizados por um circuito de conversão AD de alta velocidade e a fiabilidade da deteção é garantida por processamento digital de sinal, filtragem adaptativa e métodos de supressão de interferências.

Finalidade e resumo do produto

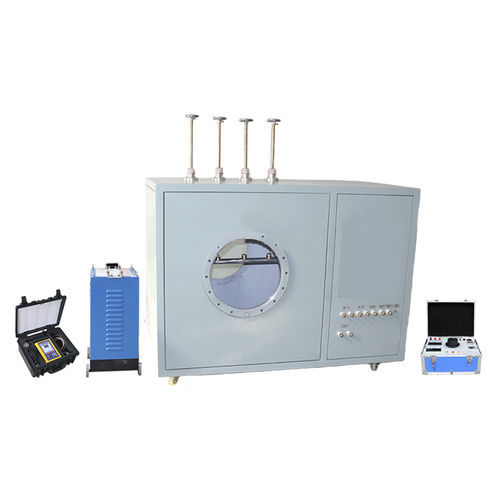

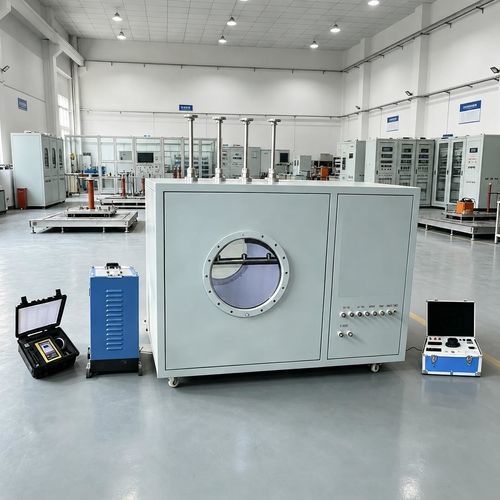

O equipamento reproduz fenómenos típicos de descarga parcial no interior dos painéis de manobra — descarga pontiaguda, descarga em suspensão, descarga por gap de ar, descarga por partículas e descarga superficial — para apoiar I&D, ensaios tipo e formação de manutenção. Principais componentes: transformador de alta tensão, condensador de acoplamento, módulos de descarga configuráveis e sistema de controlo com interfaces de medição sincronizadas.

Parâmetros técnicos
Parâmetro — Valor
Tensão nominal — 30kV
Capacitância nominal — ≤100pF
Potência nominal — 3kVA-20kVA
Frequência de ensaio — 30Hz-300Hz
Tensão de entrada — 0-220V
Tensão do instrumento — 0-100V
Nível de descarga parcial — ≤1PC
Tensão de impulso à frequência de rede — 30kV/1min
Tipos de descarga simulados — Pontiaguda, partícula, superficial, gap de ar, suspensão

Características

• Simulação realista: Projetado para reproduzir as condições físicas no interior dos painéis e emular com precisão as descargas parciais.
• Tipos de avaria abrangentes: Gera descargas pontiagudas, em suspensão, por gap de ar, por partículas e superficiais, isoladamente ou combinadas.
• Saída controlável: Tipo de descarga, tensão de início, tensão de extinção e intensidade ajustáveis para ensaios repetíveis.
• Suporte multi-tecnologia: Plataforma compatível com deteção por corrente de pulso, UHF, ultrasónica e tensão transitória de terra.
• Medição sincronizada: Unidades integradas de acoplamento e verificação de corrente de pulso para deteção síncrona e avaliação do instrumento.
• Módulos estáveis: Módulos de descarga reutilizáveis com características consistentes.
• Visualização: Sonda de vídeo infravermelha integrada para observar e gravar eventos de descarga.
• Operação simples: Ocorrência e cessação de avarias controláveis a partir do exterior do equipamento.
• Projeto seguro: Equipamento de elevação de tensão e medidas de isolamento para operação segura.

Precauções

• Assegurar a ligação à terra fiável do chassis durante os ensaios.
• Não colocar objetos não relacionados sobre ou em redor do painel durante os ensaios.
• Verificar a tensão de alimentação antes da partida: AC 220V ±10% 50Hz.
• Ao substituir fusíveis ou acessórios, utilizar os modelos especificados para o instrumento.
• Manter o instrumento à prova de humidade e óleo.
• Confirmar que o equipamento testado está desligado e isolado de outras fontes energizadas antes dos ensaios.
• Antes da partida, colocar o comando de saída na posição zero.

Características técnicas

• Tensão nominal: 30kV
• Capacitância nominal: ≤100pF
• Potência nominal: 3kVA-20kVA
• Frequência de ensaio: 30Hz-300Hz
• Tensão de entrada: 0-220V
• Tensão do instrumento: 0-100V
• Nível de descarga parcial: ≤1PC
• Tensão de impulso à frequência de rede: 30kV/1min
• Tipos de descarga simulados: Descarga pontiaguda; descarga por partículas; descarga superficial; descarga por gap de ar; descarga em suspensão
