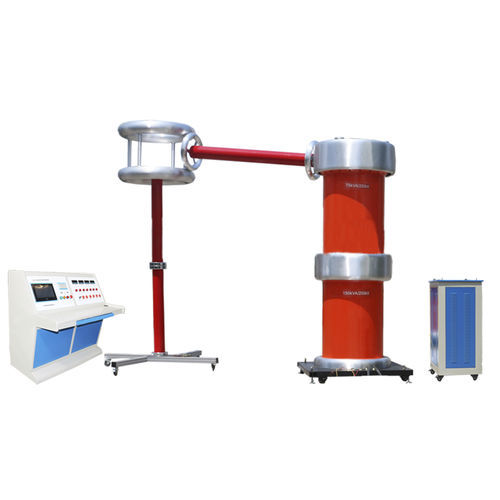

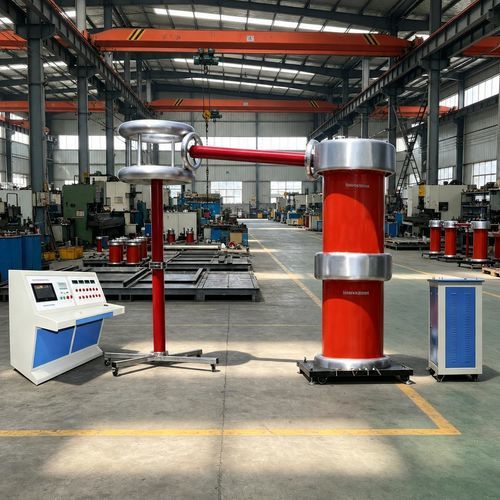

Testador de descarga parcial YDJW

Visão geral
A tensão de impedância é superior ao padrão nacional e a impedância do sistema não excede 5%. Dimensões compactas e baixo peso. O controlo automático melhora o grau de automação e a capacidade antiinterferência.

Parâmetros do produto
O transformador de ensaio imerso em óleo sem descarga parcial é um transformador de teste com capacidade de descarga parcial desprezível, adequado para ensaios de descarga parcial e ensaios de resistência à tensão em frequência industrial em equipamentos elétricos, componentes e materiais isolantes.

Parâmetros técnicos
Parâmetro | Valor
Potência nominal | 50-1200 kVA
Tensão de entrada | 380 V
Tensão de saída | 50-1200 kV
Tempo de funcionamento | ≤ 5 minutos
Precisão de medição | ≤ 1,5 %
Capacidade de descarga parcial | ≤ 5 pC
Função de proteção | Proteção automática contra sobrecorrente e sobretensão com alarme e retorno automático a zero

Características

• Estrutura em cilindro epóxi tipo óleo com descarga parcial muito baixa, baixas perdas, baixa distorção de forma de onda e peso reduzido.
• Baixa tensão de impedância, superior às normas nacionais.
• Blindagem multicamadas para forte capacidade antiinterferência.
• Alto nível de isolamento com capacidade de descarga local ≤ 5 pC.
• Equipado com dispositivos de proteção automáticos: proteção contra sobrecorrente e sobretensão, alarme e retorno automático a zero.

Características / Especificações técnicas

• Nome do produto: Transformador de ensaio imerso em óleo sem descarga parcial Série YDJW 50-1200 kVA — 50-1200 kV, entrada 380 V
• Série: YDJW
• Potência nominal: 50-1200 kVA
• Tensão de entrada: 380 V
• Tensão de saída: 50-1200 kV
• Tempo de funcionamento: ≤ 5 minutos
• Precisão de medição: ≤ 1,5 %
• Capacidade de descarga parcial: ≤ 5 pC
• Proteção: proteção automática contra sobrecorrente e sobretensão com alarme e retorno automático a zero
• Estrutura: cilindro epóxi tipo óleo com blindagem multicamadas
