Testador de descarga parcial UHV-2000A

elétricoindustrialde laboratório

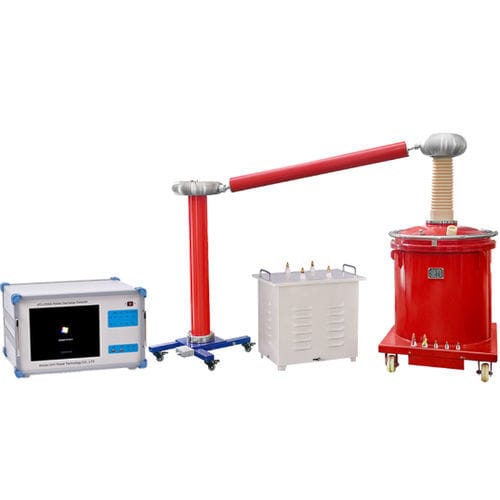

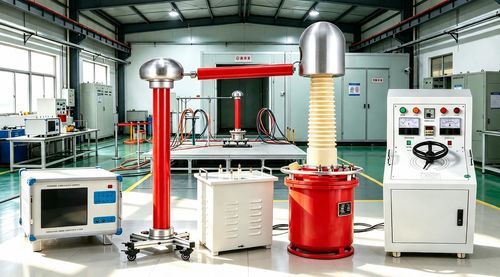

O UHV-2000A é um analisador de descargas parciais (PD) de canal duplo concebido para detetar e analisar PD em equipamentos de alta tensão, como cabos, isoladores, buchas e transformadores. Fornece visualização 2D e 3D, armazenamento de dados e imagens, impressão e geração automática de relatórios de ensaio.

Funções principais

• Deteção e análise de descargas parciais em componentes HV (cabos, isoladores, buchas, transformadores).
• Visualização 2D e 3D de formas de onda e mapas de PD.
• Armazenamento de dados, impressão de imagens e geração automática de relatórios.
• Múltiplas entradas para integração e exportação (BNC, óptico, USB, rede).

Especificações técnicas

• Modelo: UHV-2000A
• Número de canais: 2 canais independentes
• Taxa de amostragem: até 10 MHz
• Precisão de amostragem: 12 bits
• Comutação de faixa: 6 níveis (-40 dB, -20 dB, 0 dB, 20 dB, 40 dB, 60 dB)
• Faixa de frequência de medição (3 dB): 10 kHz – 1 MHz
• Filtragem digital: 10 kHz – 1 MHz (opcional)
• Filtro programável segmentado: 10 kHz, 20 kHz, 40 kHz, 80 kHz
• Erro não linear na faixa: 10%
• Faixa de medição: 0,1 pC – 100.000 pC
• Sensibilidade: 0,1 pC
• Faixa de capacitância do objecto de teste: 6 pF – 250 µF
• Faixa de frequência de teste: 50 – 500 Hz
• Ecrã: 12" TFT touch true color
• Resolução: 1024 × 768
• CPU: frequência dominante 1,60 GHz; Memória: 2,0 GB; Armazenamento: SSD 128 GB; Sistema: Windows XP (fornecido)
• Alimentação: AC 220 V, 50 Hz, potência 300 W; Aterramento: borne de aterramento externo
• Ambiente de trabalho: temperatura -10 °C a 45 °C; humidade relativa ≤ 95%
• Dimensões (C × L × A): 474 mm × 288 mm × 370 mm; Peso líquido: 15,8 kg

Interfaces

• Sinal eléctrico: 2 entradas BNC
• Sinal óptico: 2 canais ópticos
• USB: 3 portas (suporta rato, teclado e armazenamento externo)
• Interfície de rede: 1 porta
• Botão/borne de aterramento externo

Aplicações

• Deteção e análise PD em transformadores, cabos, equipamentos de comutação, isoladores e buchas
• Linhas de produção, comissionamento e manutenção de equipamentos HV
• Ensaios laboratoriais e serviços de diagnóstico
