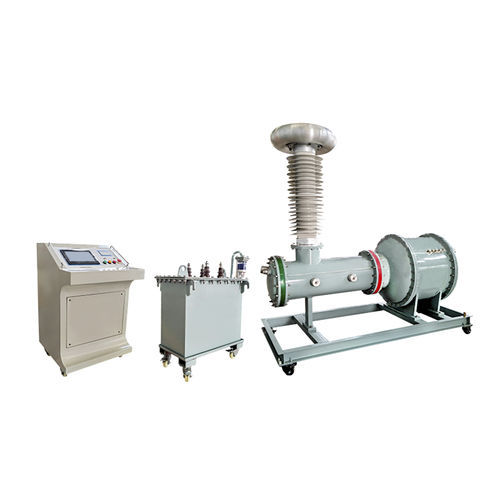

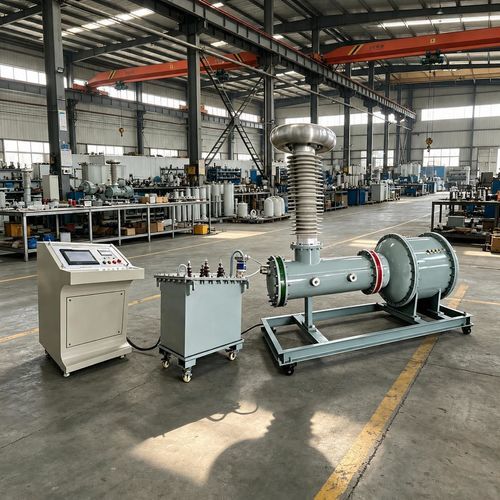

Testador de descarga parcial YDQW series

Visão geral
O gás SF6 é usado como meio isolante, proporcionando elevada rigidez dielétrica e capacidade de descarga local à tensão nominal ≤ 5PC. A série é compacta, leve e projetada para ensaios de alta tensão em laboratório e produção, com indicadores técnicos em conformidade com JB3570-98.

Aplicação
Destinado a fabricantes e laboratórios de ensaio para executar testes de descarga parcial e de resistência à tensão em frequência industrial:

• Fabricantes de aparelhos elétricos, cabos, motores, transformadores e indutores
• Produtores de materiais isolantes e componentes de alta tensão
• Laboratórios de ensaio de alta tensão em concessionárias, centros de pesquisa e universidades

Parâmetros técnicos

• Modelos e kVA correspondentes: YDQW-2 — 1,5 kVA; YDQW-3 — 3 kVA; YDQW-5 — 5 kVA; YDQW-10 — 10 kVA; YDQW-20 — 20 kVA; YDQW-30 — 30 kVA; YDQW-50 — 50 kVA
• Capacidade de descarga local à tensão nominal: ≤ 5PC
• Corrente em vazio: 4–9 % (depende do nível de tensão do transformador)
• Tensão de impedância: 4–10 %
• Normas: conforme JB3570-98
• Funções de controlo: disparo automático por sobrecorrente, bloqueio em posição zero, regulação por autotransformador
• Personalização: configurações disponíveis mediante pedido

Características

• Novo design e processo de fabrico que reduzem tamanho e peso, cumprindo os indicadores técnicos exigidos
• Material isolante dielétrico e processo concebidos para prevenir descargas parciais durante os ensaios

Princípio de funcionamento
A tensão de entrada é regulada por um autotransformador e alimentada a um transformador de isolamento com filtro sem descarga parcial. O painel de controlo fornece disparo automático por sobrecorrente e bloqueio em posição zero para evitar pressurização súbita. O enrolamento secundário de alta tensão gera a tensão de ensaio em frequência industrial por indução eletromagnética com base na relação de espiras em relação ao enrolamento primário.
