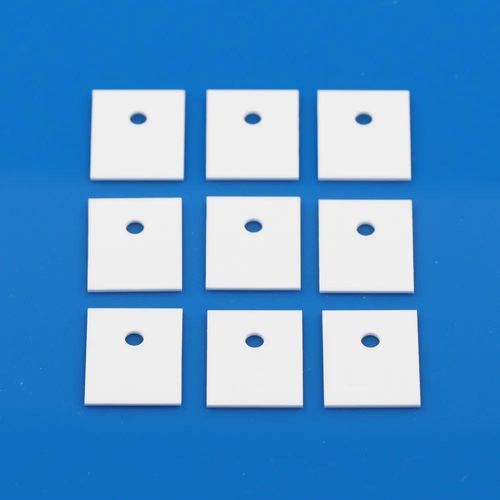

Placa de isolamento elétrico 66255-00100-0288

Visão geral do produto
A placa isolante para dissipador em cerâmica de alumina é fabricada com alumina (Al₂O₃) de 96% de pureza. Proporciona condução térmica eficaz enquanto assegura isolamento elétrico entre componentes geradores de calor e dissipadores metálicos ou estruturas adjacentes. A forma rígida da placa e as dimensões compactas tornam-na adequada para espaços de instalação limitados e para aplicações que exigem desempenho estável a elevadas temperaturas.

Principais características

• Cerâmica de alumina (Al₂O₃) com 96% de pureza
• Combinação de dissipação térmica e isolamento elétrico
• Alta rigidez dielétrica e desempenho isolante estável
• Boa condutividade térmica para transferência de calor eficiente
• Excelente resistência a altas temperaturas e envelhecimento térmico
• Estrutura rígida em placa, adequada para posicionamento e montagem precisos

Aplicações típicas

• Fogões de indução e panelas elétricas para arroz
• Dispositivos semicondutores de potência (MOSFETs, IGBTs)
• Isolamento de dissipadores para conjuntos eletrônicos
• Equipamentos eletrónicos domésticos
• Eletrónica de potência e módulos de controlo

Dados gerais do produto
Fórmula: Al₂O₃
Formas: Placa
Materiais: Alumina
Pureza: 96%
Número CAS: 1344-28-1
Produto: Pads térmicos cerâmicos

Especificações / Tolerâncias (Placa)

• Comprimento: 24 mm ±0,2 mm
• Largura: 19 mm ±0,2 mm
• Espessura: 1 mm ±0,05 mm

Propriedades elétricas

• Constante dielétrica (1 MHz, 25°C): 9,8
• Resistência dielétrica: 15 kV/mm
• Resistividade volumétrica: 1e14 Ω·cm

Propriedades físicas

• Densidade: 3,7 g/cm³

Propriedades térmicas

• Condutividade térmica (20–400°C): 24 W/m·K
• Coeficiente de expansão térmica: 6,9 ×10⁻⁶/°C (20–300°C); 7,8 ×10⁻⁶/°C (300–800°C)

Propriedades mecânicas

• Módulo de elasticidade: 340 GPa
