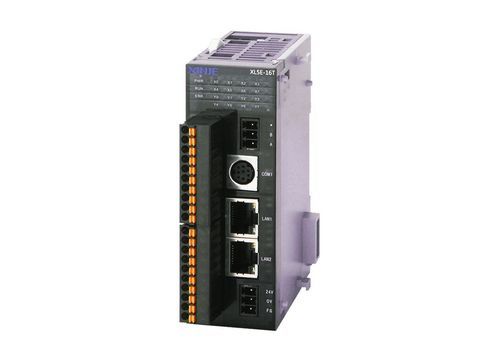

Controlador Ethernet XL5E series

Visão geral
A série XL5E é um controlador Ethernet aprimorado que oferece maior espaço de recursos internos e interfaces múltiplas para aplicações de controlo industrial. Comparado com a série XDM, fornece aproximadamente 2–3× maior velocidade de processamento e suporta módulos de expansão esquerdo/direito, várias portas seriais e Ethernet e até 10 saídas de pulso.

Funções básicas e configurações

• Capacidade do programa: 1MB
• Tempo de execução de instrução básica: 0.01–0.03 μs
• I/O máximo: 576 pontos
• Controle sequencial de I/O

Entrada/saída de alta velocidade

• Saídas de pulso: 2–10 canais, até 100 kHz
• Contagem de alta velocidade: 3–10 canais (máx. 80K monofásico, máx. 50K fase AB)

Função de comunicação

• RS232, RS485, RJ45
• Comunicação Ethernet
• Suporte a fieldbus X-NET

Características / Especificações técnicas

• Série: XL5E series enhanced Ethernet controller
• Capacidade do programa: 1MB
• Instrução básica: 0.01–0.03 μs
• Pontos máximos de I/O: 576
• Saída de pulso: 2–10 CH, 100 kHz
• Contagem de alta velocidade: 3–10 CH (máx. 80K monofásico, máx. 50K fase AB)
• Comunicações: RS232, RS485, RJ45, Ethernet, fieldbus X-NET
• Suporta conexão de módulos de expansão esquerdo e direito
