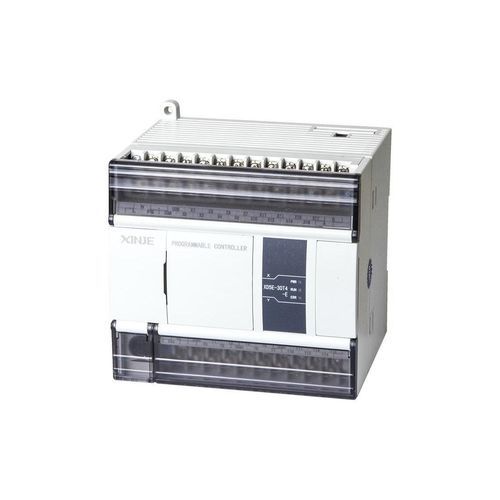

CLP com placa de expansão de E/S XD5E series

com saída de pulsosem redeem rede Ethernet

Visão geral
A série XD5E é um controlador programável Ethernet aprimorado. Tem velocidade de processamento mais rápida (aproximadamente 2–3 vezes a da série XDM), maior espaço de recursos internos, portas seriais RS232/RS485 e comunicação Ethernet. A função de cartão SD não é suportada. O controlador suporta módulos de expansão direitas, placa BD e módulos de expansão esquerdas ED para expansão do sistema.

Principais características e configurações

• Capacidade de programa: 1 MB
• Tempo de execução de instrução básica: 0,01–0,03 μs
• Pontos máximos de E/S: 572
• Controle sequencial de E/S

Entradas e saídas de alta velocidade

• 2–10 canais de saídas de pulso a 100 kHz
• 3–10 canais de contagem de alta velocidade (fase simples até 80 kHz; fase AB até 50 kHz)

Interfaces de comunicação

• RS232
• RS485
• RJ45
• Comunicação Ethernet
• Suporte a fieldbus X-NET

Expansão e compatibilidade

• Velocidade de processamento maior e recursos internos ampliados em comparação com a série XDM
• Suporta comunicações seriais e Ethernet para cenários de conectividade diversos
• Compatível com módulos de expansão direitas, placa BD e módulos de expansão esquerdas ED para expansão do sistema

Especificações técnicas

• Série: XD5E
• Memória do programa: 1 MB
• Velocidade de instrução: 0,01–0,03 μs
• Pontos máximos de E/S: 572
• Canais de saída PWM/pulso: 2–10 canais a 100 kHz
• Contagem de alta velocidade: 3–10 canais (fase simples até 80 kHz; fase AB até 50 kHz)
• Interfaces seriais suportadas: RS232, RS485
• Ethernet: RJ45 suportado
• Fieldbus: suporte X-NET
• Expansão: suporta módulos de expansão direitas, placa BD e módulos de expansão esquerdas ED
