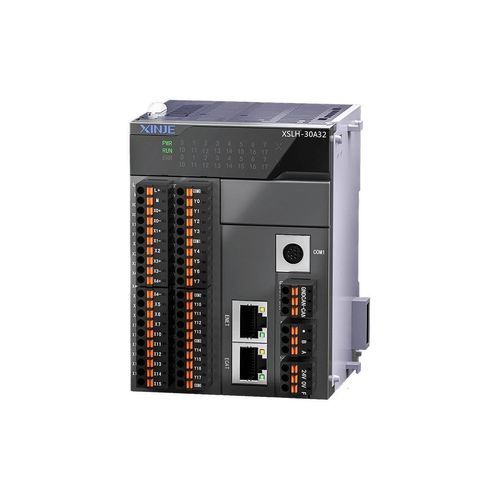

CLP em formato de cartão XSLH series

compactocom placa de expansão de E/Sem rede Ethernet

Visão geral do produto
Suporta as especificações de programação PLCopen, pode fazer referência a várias bibliotecas funcionais padrão e desenvolver blocos funcionais e bibliotecas de instruções proprietárias. Suporta controle de movimento EtherCAT, E/S remota EtherCAT e comunicação Ethernet. Possui came eletrônica de 32 canais e função de download online.

Principais características

• Design em formato de placa com núcleo de alto desempenho
• Suporte às especificações PLCopen e amplas bibliotecas funcionais
• Come eletrônica de 32 canais e capacidade de download online
• Suporta EtherCAT motion control e EtherCAT remote IO
• Suporte à comunicação Ethernet

Escalabilidade e expansão

• Escalabilidade local: pode expandir até 16 módulos de expansão à direita
• Suporta múltiplos tipos de expansão incluindo I/O, analógico, controle de temperatura, etc., para atender necessidades de controle multidimensionais

Plataforma e suporte de programação

• Suporta a plataforma CODESYS
• Poderosa ferramenta de software para programação PLC
• Suporta o padrão IEC 61131-3
• Ricas bibliotecas industriais e capacidade de desenvolver bibliotecas personalizadas
• Fornece interface de dados de dispositivo HMI para comunicação com cliente e sistema de controle de terceiros
• Suporta OPC UA para transmissão de dados entre plataformas e cenários de Indústria 4.0

Funções de comunicação

• Comunicação CANopen estável: camadas física e de enlace confiáveis, compatível e interoperável (adequado para indústrias automotiva e AGV)
• Comunicação Ethernet: porta RJ45 padrão para comunicação mais rápida
• Suporta múltiplos protocolos de rede: Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP e comunicação Tag
• Topologia de rede flexível: suporta cabeamento linear e estrela

Capacidades de controle EtherCAT

• Suporta até 32 nós de barramento EtherCAT, interoperável com vários dispositivos do protocolo EtherCAT
• Suporta funções de interpolação multi-linha, arco e espiral para plataformas de interpolação multi-eixos
• Sistema de came eletrônica para substituir cames mecânicos, oferecendo maior precisão e flexibilidade (usado em enchedoras/tampadoras, máquinas de embalagem tipo travesseiro, máquinas de moldagem por sopro, etc.)

Produtos relacionados

• Controlador inteligente industrial série XSA
• Pequeno controlador série XSDH
• Controlador blade série XSF5

Especificações técnicas

• Série: XSLH series slim controller
• Normas de programação: PLCopen, IEC 61131-3 (via CODESYS)
• Controle de movimento: suporte a EtherCAT motion control
• Nós EtherCAT: até 32 nós de barramento suportados
• Came eletrônica: suporte a 32 canais
• Expansão: até 16 módulos de expansão à direita (I/O, analógico, controle de temperatura, etc.)
• Comunicação: EtherCAT, Ethernet (RJ45), CANopen, Modbus-TCP, TCP/IP, UDP, OPC UA, Ethernet/IP, comunicação Tag
• Interface HMI: fornece interface de dados HMI para comunicação de terceiros
• Interpolação: funções de interpolação multi-linha, arco e espiral
• Aplicações típicas: enchedoras/tampadoras, máquinas de embalagem tipo travesseiro, máquinas de moldagem por sopro
