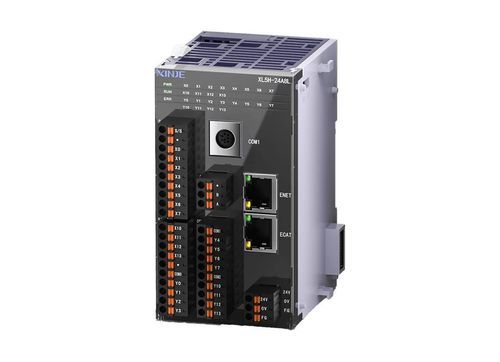

Controlador de fieldbus XL5H series

Visão geral
Compatível com a maioria das funções do XL5E, a série XL5H suporta o barramento EtherCAT e está equipada com portas RS232, RS485 e RJ45. Oferece 2 saídas de pulso, 3 canais de contagem em alta velocidade e suporta a conexão de módulos de expansão esquerdo e direito.

Funções básicas e configurações

• Capacidade de programa: 1 MB
• Tempo de execução de instrução básica: 0,01–0,05 μs
• E/S máximo: 536 pontos
• Suporta download de programa online

Controle de movimento

• Controle de barramento EtherCAT
• Função de acompanhamento (sincronização)

Entradas e saídas de alta velocidade

• 2 canais - saídas de pulso 100 kHz
• 3 canais de contagem em alta velocidade (máx. 80 kHz monofásico; máx. 50 kHz fase AB)

Função de comunicação

• Portas RS232, RS485, RJ45
• Comunicação Ethernet
• Fieldbus X-NET

Especificações técnicas

• Série do modelo: XL5H
• Capacidade de programa: 1 MB
• Tempo de instrução básico: 0,01–0,05 μs
• E/S máximo: 536 pontos
• Suporta download de programa online
• Controle de movimento: controle via barramento EtherCAT, função de acompanhamento
• Saídas de alta velocidade: 2 × saídas de pulso 100 kHz
• Contagem em alta velocidade: 3 canais (máx. 80 kHz monofásico; máx. 50 kHz fase AB)
• Portas de comunicação: RS232, RS485, RJ45; Ethernet; fieldbus X-NET
• Compatível com a maioria das funções XL5E
• Suporta módulos de expansão esquerdo e direito
