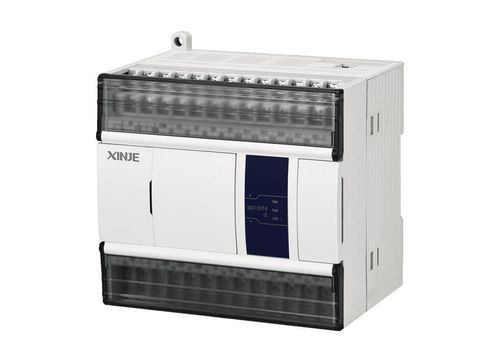

CLP com E/S integradas XD3 series

com saída de pulsospara fieldbusRS485

Visão geral do produto
O controlador padrão da série XD3 oferece funções de controle completas para automação industrial. Além do processamento básico de programa e dados de E/S, fornece saída de pulsos, contagem em alta velocidade, modulação por largura de pulso (PWM) e medição de frequência. O controlador suporta módulos de expansão esquerdo ED, módulos de expansão BD (módulos de 16 pontos não suportados) e módulos de expansão do lado direito para ampliar E/S e funcionalidades.

Principais características

• Funções básicas e configurações: Capacidade de programa 256KB; Tempo de execução de instrução básica 0,02 ~ 0,05 µs; Máx. E/S 380 pontos; Controle sequencial de E/S.
• Entradas/saídas de alta velocidade: 2~4 canais de saídas de pulso até 100 kHz (observação: para XD3-24T4/32T4 a frequência máxima de saída de pulso de Y2 e Y3 é limitada a 20 kHz); 3 canais de contagem em alta velocidade (máx. 80K monofásico; máx. 50K fase AB).
• Comunicação: RS232, RS485; barramento de campo X-NET.
• USB: Download USB de alta velocidade (até 12 Mbps).

Capacidades relacionadas

• Suporta módulos de expansão esquerdo ED.
• Suporta módulos de expansão BD (observação: módulos de 16 pontos não suportados).
• Suporta módulos de expansão do lado direito para ampliar E/S e funções.

Especificações técnicas

• Série: XD3 series standard controller
• Capacidade de programa: 256KB
• Tempo de execução de instrução básica: 0,02 ~ 0,05 µs
• Pontos máximos de E/S: 380 pontos
• Modo de controle de E/S: Controle sequencial
• Saídas de pulso: 2~4 canais até 100 kHz (observação: Y2 e Y3 para XD3-24T4/32T4 limitados a 20 kHz)
• Contagem em alta velocidade: 3 canais (máx. 80K monofásico; máx. 50K fase AB)
• Portas de comunicação: RS232, RS485
• Barramento de campo: X-NET
• USB: Download de alta velocidade até 12 Mbps
• Expansão: Expansão esquerda ED, expansão BD (módulos de 16 pontos não suportados), módulos de expansão lado direito
