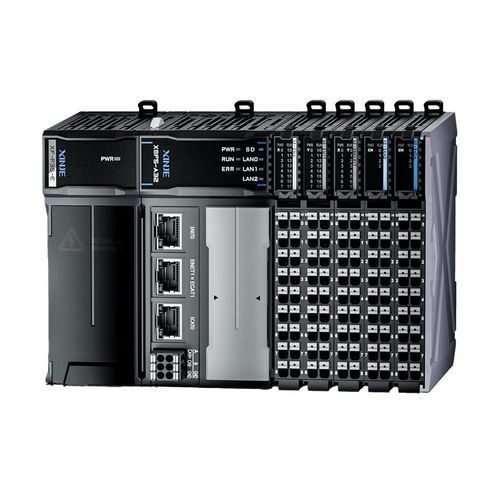

Controlador de movimento multieixos XSF5 series

de 64 eixosCANCANopen

Visão geral
Adotando um projeto estrutural do tipo blade, a série XSF5 oferece corpo modular compacto, conformidade com PLCopen e IEC61131, e suporte a seis linguagens de programação. A unidade principal suporta expansão local de até 32 módulos XF e controle de movimento multi‑eixo de alto desempenho.

Características do produto

• Design tipo blade para corpo reduzido
  • Volume menor em comparação com produtos comparáveis de 64 eixos; tamanho reduzido em aproximadamente 70% em relação ao XDH-60A64-E.
• Alta escalabilidade
  • Suporte local para conectar até 32 módulos de expansão XF.
  • Novo backplane de alta velocidade que suporta contagem de alta velocidade, saída de pulso, flying beat e módulos de comunicação.
• Depuração e manutenção fáceis
  • Toda a linha XSF (unidade principal e unidades de expansão) suporta autoatualização de firmware.
  • Equipado com porta Type‑C para conexão ao sistema superior; depuração online com um único cabo de dados móvel.
  • Suporte para importação/exportação de dados de equipamento e arquivos de projeto via pen drives USB e cartões TF (em desenvolvimento).
  • Interruptor deslizante de sistema padrão que permite parada imediata do PLC sem corte de energia.
• Programação flexível e aberta
  • Suporta a plataforma Codesys e integra‑se ao XINJE XS Studio.
  • Compatível com IEC61131 e especificações PLCopen.
  • XS Studio integra programação PLC, HMI visual, PLC de segurança, núcleo em tempo real do controlador, fieldbus e funções de controle de movimento.
• Download e simulação online
  • Suporta funções de download online e simulação online para desenvolvimento e depuração.
• Detecção de dados em tempo real e coleta de curvas
  • Fornece detecção em tempo real e coleta de curvas de dados para monitoramento e diagnóstico.
• Colaboração multi‑rede
  • Unidade principal equipada com 3 × RJ45, 1 × porta CAN e 1 × porta RS485.
  • Suporta protocolos Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen e Modbus.
• Rede sob demanda
  • Segundo porta RJ45 comutável entre modos ENET e ECAT para configuração de rede flexível.
• Controle de motor avançado
  • Controle de barramento EtherCAT de até 64 eixos com ciclos de sincronização curtos.
  • Suporta interpolação multi‑linha, arco e espiral para plataformas multi‑eixo.
• Comando eletrônico (leva)
  • A leva eletrônica substitui levas mecânicas volumosas para melhorar precisão e flexibilidade; adequada para máquinas de tampamento, embalagem tipo almofada e moldagem por sopro.

Vantagens relacionadas e observações

• Conforme às especificações PLCopen e suporte a seis linguagens de programação.
• Projetado para aplicações de controle de movimento de pequeno e médio porte, manufatura avançada e indústrias de processos complexos.

Características / especificações técnicas

• Série: XSF5 series
• Projeto estrutural: tipo blade, corpo modular compacto
• Capacidade de expansão local: até 32 módulos de expansão XF
• Backplane: novo backplane de alta velocidade (suporta contagem rápida, saída de pulso, flying beat, módulos de comunicação)
• Portas de rede: 3 × RJ45, 1 × porta CAN, 1 × porta RS485
• Modos de rede: segundo RJ45 comutável entre ENET e ECAT
• Protocolos suportados: Modbus TCP, UDP, OPC UA, TCP/IP, Ethernet/IP, CANopen, Modbus
• Controle de movimento: até 64 eixos via barramento EtherCAT; interpolação multi‑linha, arco e espiral
• Programação & software: suporta Codesys, XINJE XS Studio; compatível IEC61131 e PLCopen
• Depuração & manutenção: porta Type‑C para conexão host, autoatualização de firmware, suporte import/export USB/TF (em desenvolvimento)
• Segurança / operação: interruptor deslizante padrão para parada imediata sem corte de energia
• Outros: suporte a leva eletrônica, recursos de download e simulação online
