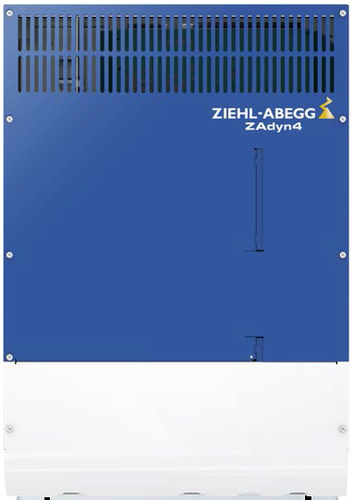

Conversor de frequência vertical ZAdyn series

integradopara instalação na paredepara motor assíncrono

Visão geral
Os inversores de frequência da gama ZAdyn, desenvolvidos exclusivamente para a tecnologia de elevadores, permitem controlar com precisão e conforto a velocidade dos acionamentos de elevador. Os diferentes designs de carcaça e a construção compacta suportam instalação em armário de comando ou montagem mural na casa de máquinas ou no poço. Os ZAdyn oferecem elevado conforto de marcha e precisão de paragem para elevadores com tração por cabo com motores síncronos ou assíncronos. O software específico para elevadores facilita a operação intuitiva e a rápida colocação em serviço. A ampla seleção de interfaces integradas simplifica a integração com os sistemas de comando de elevadores.

Propriedades e características especiais

• Desenvolvido especificamente para aplicações de elevador, garantindo conforto de marcha e precisão de nivelamento.
• Comanda motores síncronos e assíncronos numa ampla faixa de potência (4,6 kW a 110,0 kW).
• Variantes de carcaça compactas adequadas para montagem em armário ou montagem mural em casa de máquinas ou poço.
• Software optimizado para elevadores para operação intuitiva e arranque rápido.
• Múltiplas interfaces integradas para ligação simples aos comandos de elevador (E/S programáveis, DCP, CANopen-LIFT).
• Função de segurança Safe Torque Off (STO) integrada segundo IEC 61800-5-2 (SIL 3), em conformidade com EN 81-20.
• Filtros de linha e indutores de linha integrados conformes às normas EMC específicas EN 12015 e EN 12016.
• Proteção integrada contra curto-circuito dos enrolamentos do motor (dependendo da versão).
• Modo de espera via entrada digital reduz o consumo de energia até 75%.

Encomenda, armazenamento, arranque
Todas as interfaces necessárias para ligar o comando do elevador e os codificadores rotativos estão integradas no ZAdyn, eliminando a necessidade de placas de interface opcionais durante a encomenda. O terminal de operação externo ZApad fornece uma estrutura de menu clara e simples para operação intuitiva e arranque direto.

Segurança e ruído
A função STO integrada evita ruídos de comutação dos contatores do motor, permitindo a instalação em áreas sensíveis ao ruído. A implementação do STO cumpre as normas de segurança aplicáveis aos elevadores.

Funções de monitorização (Diretiva de elevadores 2014/33/UE)

• Contador de mudança de sentido para elevadores com cabos ou correias com revestimento plástico.
• Auto-monitorização do travão do motor como elemento de proteção contra movimentos involuntários da cabina.
• Auto-monitorização do travão do motor como parte do dispositivo de proteção contra excesso de velocidade em subida.

Evacuação / Alimentação
As evacuações podem ser realizadas com uma alimentação ininterrupta (UPS) 1~230 VAC ou com soluções de alimentação por baterias. Dados importantes podem ser armazenados no encoder absoluto do motor quando utilizados motores síncronos como backup.

Recuperação de energia / Eficiência
O modo de espera reduz o consumo energético até 75%. Em sistemas com elevada utilização, unidades de recuperação ZArec4C permitem reinjetar a energia regenerada na rede de alimentação.

EMC
Filtros de linha e indutores correspondentes cumprem as normas EMC específicas para elevadores EN 12015 e EN 12016.

Aplicações e áreas de utilização

• Elevadores com tração por cabo com motores assíncronos ou síncronos.
• Velocidade máxima: até 10 m/s.
• Intervalo de corrente nominal: 11 A – 220 A (dependendo da versão).
• Intervalo de potência nominal: 4,6 kW – 110 kW.

Versões do ZAdyn

• ZAdyn4C: inversor de frequência para montagem em parede; corrente nominal 11 A – 74 A; potência nominal 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); indutor e filtro de linha integrados; proteção contra curto-circuito dos enrolamentos do motor integrada; E/S programáveis; suporta DCP e CANopen-LIFT.
• ZAdynpro: inversor de frequência para montagem em armário; corrente nominal 11 A – 74 A; potência nominal 4,6 kW – 37 kW; STO (IEC 61800-5-2 SIL 3); filtro de linha integrado; indutor de linha externo; E/S programáveis; suporta DCP e CANopen-LIFT.
• ZAdyn4Bplus: inversor de frequência para montagem em armário; corrente nominal 110 A – 220 A; potência nominal 55 kW – 110 kW; STO (IEC 61800-5-2 SIL 3); proteção contra curto-circuito dos enrolamentos do motor integrada; filtro e indutor de linha externos; E/S programáveis; suporta DCP e CANopen-LIFT.

Características / especificações técnicas

• Série: ZAdyn (família de inversores de frequência para aplicações de elevador).
• Faixa de potência: 4,6 kW – 110 kW (dependendo do modelo).
• Corrente nominal: disponível de 11 A até 220 A (dependendo da versão).
• Velocidade máxima suportada: até 10 m/s.
• Segurança: STO segundo IEC 61800-5-2 (SIL 3) em conformidade com EN 81-20.
• Medidas EMC integradas: filtros e indutores de linha conformes a EN 12015 / EN 12016.
• Interfaces / Comunicação: E/S programáveis, DCP, CANopen-LIFT.
• Encoders: compatível com encoders absolutos (EnDat / SSI / BiSS C / SinCos) para motores síncronos.
• Funções energéticas: modo de espera (redução do consumo até ~75%); unidades de recuperação ZArec4C opcionais para reinjeção de energia regenerada.
• Capacidade de evacuação: compatível com UPS 1~230 VAC e soluções de alimentação por bateria.
• Opções integradas dependendo da versão: indutor de linha, filtro de linha, proteção contra curto-circuito dos enrolamentos; filtro/indutor externos para modelos de maior potência.
