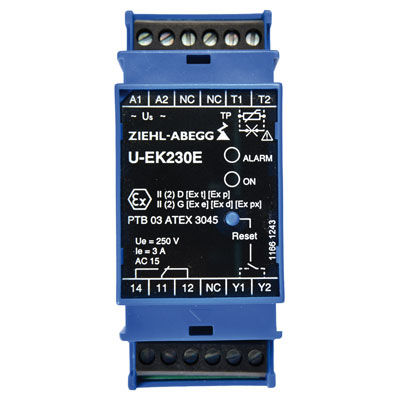

Contator de segurança

para motorIEC

Visão geral
A maioria dos motores de rotor externo ZIEHL-ABEGG está equipada com interruptores termostáticos (TB). Motores de rotor externo com proteção contra explosão incluem sondas de temperatura (TP). Motores segundo a norma IEC podem integrar TP ou termistores PTC. Protetores de motor comerciais baseados apenas em corrente ou temperatura costumam oferecer proteção incompleta. Os dispositivos de proteção de motor ZIEHL-ABEGG fornecem proteção e monitorização fiáveis, incluindo para motores controlados por tensão ou a operar com alta frequência de comutação. Os dispositivos impedem o arranque automático após arrefecimento devido a uma avaria e permitem proteger vários motores com uma única unidade.

Especificação do produto
A ZIEHL-ABEGG fornece dispositivos de proteção e monitorização que avaliam sinais de interruptores termostáticos (TB) e sondas de temperatura (TP/PTC) para proteger e supervisionar estes motores. Existem versões para alimentação monofásica (1~) e trifásica (3~).

Propriedades e características especiais

• Unidades de proteção 3~ monitorizam interruptores termostáticos integrados (TB), fornecendo proteção térmica completa do motor e permitindo a distribuição simples de corrente para múltiplos ventiladores.
• Vários ventiladores podem ser ligados a uma única unidade 3~; um disparador de sobrecorrente integrado fornece proteção da linha (função de segurança).
• Unidades 1~ monitorizam um motor ligado cada (interruptor termostático TP).
• Os dispositivos de monitorização para sondas de temperatura (TP) permitem também a proteção de motores com proteção Ex e suportam disparo PTC.

Versão / Âmbito de funções

• Unidades 3~: função de comutação manual, proteção completa do motor, distribuição de corrente, disparador de sobrecorrente integrado para proteção da linha.
• Unidades 1~: função de comutação manual, proteção completa do motor.
• Monitor TP: adequado para monitorização de motores Ex; saída de relé para controlo do corte do motor (unidade de disparo PTC).

Características técnicas / especificações

• Proteção térmica completa através da supervisão de interruptores termostáticos (TB) e sondas de temperatura (TP).
• Compatível com motores de rotor externo ZIEHL-ABEGG equipados com TB e com motores que possuam TP ou PTC (norma IEC).
• Versões disponíveis em 1~ e 3~ conforme o modelo.
• Possibilidade de ligar e proteger vários motores/ventiladores com uma única unidade 3~.
• Disparador de sobrecorrente integrado em modelos selecionados para proteção da linha.
• Função de comutação manual e saídas de relé para controlo do corte do motor.
• Projetado para operação fiável com controlo por tensão e em alta frequência de comutação.
