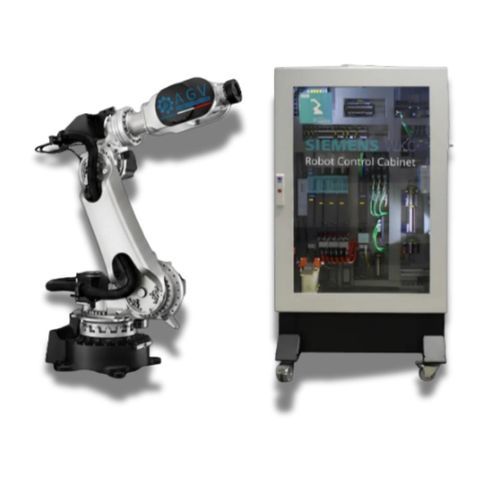

多関節ロボット ONE 6CONTROL NJ120-2.05

6 軸機械加工タップ加工

概要
ONE 6CONTROL NJ120-2.05は、切削、組立、付加製造向けに設計された6軸CNC産業用ロボットです。機械工作機械レベルの剛性と軌道制御を実現し、使用寿命中のバックラッシュを排除するとともに、全軸に二次エンコーダを装備しています。

ポジショニングとコンセプト
機械工作機械の構造原理を6軸ロボットの運動学に適用することで、ONE 6CONTROL NJ120-2.05は繰返し可能な姿勢精度と軌道精度を提供し、要求の厳しい生産プロセスに適合します。プラットフォームは完全な軌道制御と産業用コントローラとの統合をサポートします。

用途と材料

• アルミニウムや複合材の精密加工（フライス、ドリル、タップ加工）
• 高精度の組立・接合作業
• 金属および複合材料向けの3Dプリントおよび付加造形
• 加工、付加、検査、組立を含むマルチタスクセルでの柔軟な使用

主要技術と構成要素

• 全6軸に配置された出力側の高分解能二次エンコーダにより軌道精度を向上
• 使用寿命中のバックラッシュを排除する設計とコンポーネント
• SIEMENS ONE CNCコントロール

機能
精密加工のほか、組立、パッケージング、計量、切断（プラズマ/レーザー）、スポット溶接、レーザー溶接、バリ取り、リベット打ちに対応します。

仕様 / 技術仕様

• タイプ：多関節ロボット
• 構成：6軸（拡張オプションあり）
• 制御：SIEMENS ONE CNC
• 計測：全軸に高分解能二次エンコーダ；剛性向上のための二重測定システムオプション
• 機械工作機械レベルの剛性と軌道制御
• 使用寿命中のバックラッシュ排除
• 制御盤寸法：1400 x 1088 x 500 mm
