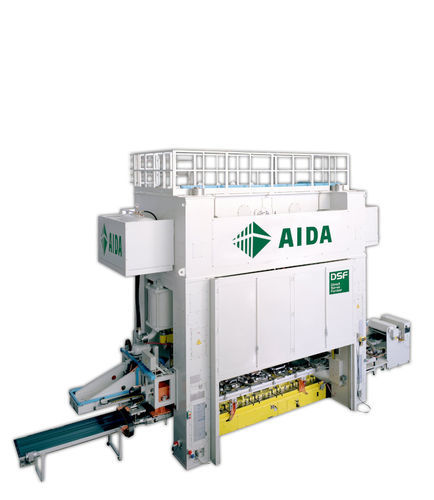

電動式プレス機 DSF-TE2 Series

成形スタンピング大容量用

製品タイプ
サーボトランスファープレス — 2点支持のストレートサイドトランスファープレス。加圧能力は4000 kN〜12500 kNの範囲です。

説明
DSF-TE2 サーボトランスファープレスは、多様な構成により高いカスタマイズ性を提供し、量産向け金属成形の生産性向上に適しています。ストレートサイド（タイロッド）構造のフレームはFEMで設計・検証され、荷重下のたわみは0.1 mm/m未満に抑えられます。構造部材は品質管理された鋼板を使用し、溶接後に応力除去（熱処理）されています。
本機はAIDAの高トルク低速サーボモーターを採用しており、部品高さに応じたスライド運動とストローク長をプログラムで最適化できます。これにより衝撃速度の精密制御、稼働率向上、金型寿命の延長、金型保守の低減が可能です。

主な機能

• 各金型に合わせたストローク長、速度、保持時間の完全プログラマブル設定
• 500件のジョブレシピ保存
• オペレータ入力ミスを抑制するTeach機能
• 冗長化された二重エンコーダによる位置安全
• 16チャネルPLSによる安全性と生産性の向上
• 統合トンネージモニタ
• プレスOIT上で表示される補助装置画面によるサードパーティ統合

主な仕様（表）
Model | DSF-TE2-4000 | DSF-TE2-6300 | DSF-TE2-8000 | DSF-TE2-10000 | DSF-TE2-12500
Capacity (kN) | 4000 | 6300 | 8000 | 10000 | 12500
Slide Stroke (single reduction) (mm) | 350 | 400 | 400 | – | –
Slide Stroke (double reduction) (mm) | – | 450 | 500 | 600 | 600
Slide and bolster length (mm) | 3050-3650 | 3500-4250 | 4100 | 4700-5500 | 4700-5500
Slide and bolster width (mm) | 1500 | 1500-1700 | 1800 | 1800 | 1800
Side window opening (mm) | 1700 | 2200 | 2200 | 2360 | 2360
Shut height (mm) | 600-650-700-750 | 800-900-1000 | 800-900-1000 | 900-1000 | 900-1000
Slide adjustment (mm) | 250 | 300 | 300 | 300 | 300
Press speed in pendulum mode (single reduction) (min⁻¹) | 3÷90 | 3÷75 | 3÷71 | – | –
Press speed in pendulum mode (double reduction) (min⁻¹) | – | 3÷66 | 3÷60 | 3÷42 | 3÷42

技術仕様

• シリーズ: DSF-TE2 Series
• プレス種別: 2点式ストレートサイドトランスファーサーボプレス
• フレーム: ストレートサイド、タイロッド構造、FEM検証済み、たわみ < 0.1 mm/m
• 構造材: 品質管理された鋼板、溶接後に応力除去処理
• 駆動: AIDA 専用 高トルク低速サーボモーター（AIDA servo package）
• 制御・プログラミング: ストローク長、速度、保持時間のフルプログラム対応；500ジョブレシピ；Teach機能
• 安全・監視: 冗長二重エンコーダ；16チャネルPLS；統合トンネージモニタ
• 外部統合: 補助機器画面をプレスOIT上に表示可能
• 容量範囲: 4000〜12500 kN（上記モデル参照）
• スライドストローク範囲: 単段で最大400 mm、複段で最大600 mm（モデル依存）
• 寸法レンジ: スライド/ボルスター長 3050〜5500 mm、幅 1500〜1800 mm、側面開口 1700〜2360 mm、シャットハイト 600〜1000 mm
• プレス速度: ペンデュラムモードでの速度はモデルと減速方式により異なる（表参照）
