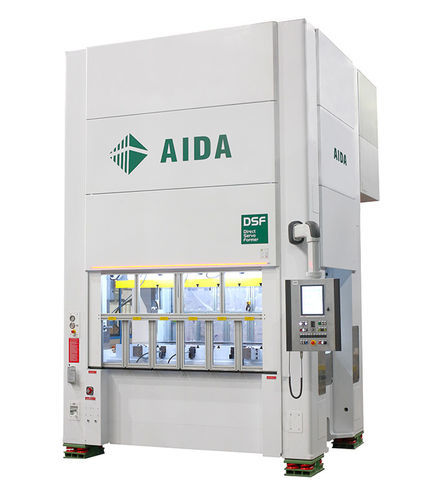

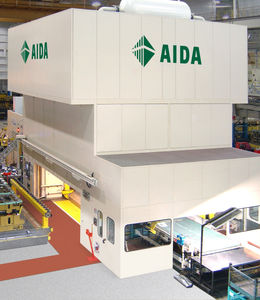

電動式プレス機 DSF-NE2 Series

電気機械式成形板金用

概要
DSF-NE2は、モノブロックフレームの高剛性とAIDA DSF®（Direct Servo Former）による自由にプログラム可能なサーボ駆動を組み合わせた、2点式ダイレクトサーボ・ストレートサイドプレスです。AIDA製の低回転高トルクサーボモーターを搭載し、FEMで検証されたフレーム部品により荷重下のたわみを0.1 mm/m未満に抑えます。無間隙ローラーガイド（潤滑不要）はスライドを前後中心で正確に案内し、金型寿命を延長します。

性能
独自設計と先進の製造により、DSF-NE2シリーズは低騒音・低振動の多段長成形を実現し、生産・保守作業を最適化します。型式や金型条件により最大で120ストローク/分の稼働が可能です。

主な特長

• プレス用途向けに最適化された低速高トルクのACサーボモーター
• ダイレクトドライブ機構：モーター軸→ドライブピニオン→主歯車による高精度成形
• 前後対称の高剛性モノブロックフレームによりたわみを低減
• 前後中心の無間隙ローラーガイド、潤滑不要

主要仕様
型式: DSF-NE2-2500 | DSF-NE2-4000 | DSF-NE2-6300
能力 (kN): 2500 | 4000 | 6300
スライドストローク [単段減速] (mm): 250 | 300 / 300 | 400 / 400
スライド・ボルスター長 (mm): 2400 | 2500 / 3050 | 3050 / 3650
スライド・ボルスター幅 (mm): 1200 | 1400 / 1500 | 1500 / 1500
サイドウィンドウ開口 (mm): 1250 | 1250 / 1250 | 1400 / 1400
シャットハイト (mm): 650 | 750 / 750 | 1000 / 1000
スライド調整範囲 (mm): 130 | 250 / 250 | 300 / 300
振り子モード時のプレス速度 (min⁻¹): 140 | 118 / 118 | 104 / 104

技術仕様

• シリーズ: DSF-NE2 Series（AIDA DSF® Direct Servo Former 技術）
• プレス形式: 2点式ダイレクトサーボ ストレートサイドプレス
• 駆動: 低RPM・高トルクのACサーボモーター（ダイレクトドライブ）
• フレーム: モノブロック設計、FEM検証によりたわみ<0.1 mm/m
• ガイド: 無間隙ローラーガイド（前後中心案内）、潤滑不要
• 用途: 低騒音・低振動の多長さ成形、金型寿命延長、生産・保守の最適化
