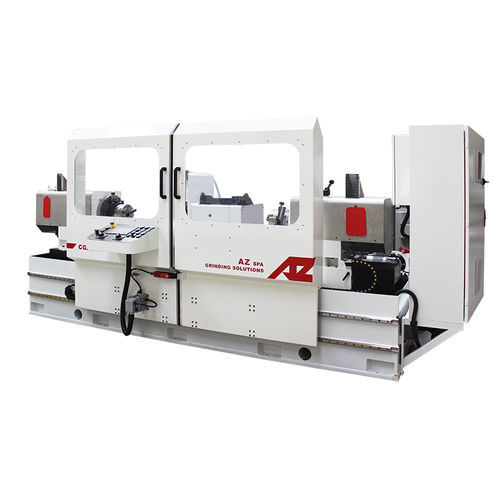

クランク軸用研削機 CGX270-360

加工用部品ボールねじ用CNC

この機械は、構造的変形と振動減衰の間で最良の結果を得るように設計された、複合材料で満たされたモノリシックなスチールベースで設計されています。研削ヘッドがX軸とZ軸を循環ボールシステムによってスライドし、その移動はボールねじシステムとモーターによって行われる。 工作物は主軸台と心押台の間にクランプされ、心押台は循環ローラー付きリニアガイドを介してテーブル上を手動で移動します。この機械構成により、移動式テーブル・ソリューションと比較して、全体的なスペースを大幅に削減することができます。この機械には、主軸台後部に固定式ダイヤモンドドレッシングステーションが装備されています。 本機は、以下の機能を備えたCNC制御システムを装備しています： プランジ研削、面加工機能内蔵 トラバース研削 ドレスプログラム（フェース・半径・面取り・テーパー） トラバースサイクルでの工作物テーパーの修正 統合リモートアシスタンスモジュール ハイトセンター [mm] 270-270-360 スイングオーバーテーブル [mm] 540-540-720 センター間最大距離 [mm] 800-1980-3600 砥石の最大直径 [mm] 710-710-915 センター間の最大重量 [kg] 600-800-1200
