革新的な製品向けの革新的なソリューション

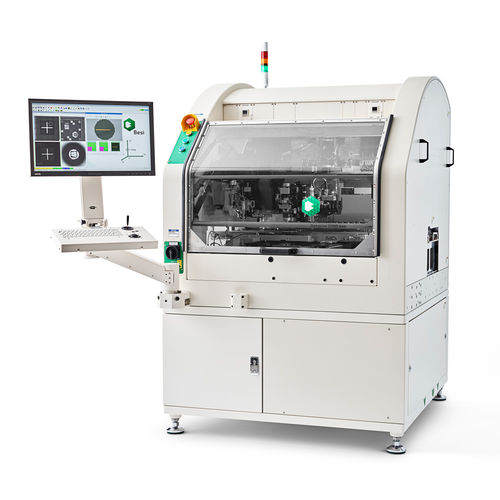

マルチモジュール取り付け用Datacon 2200 evo hS ダイボンダーは、テスト済みのプラットフォームであらゆる種類の技術を組み立てます。接着精度を高め、所有コストを抑えるための重要な機能を強化しています。 無敵の柔軟性と完全なカスタマイズの可能性に加えて、この進化のマシンは、新しいカメラシステムと熱補償アルゴリズムを使用して、長期的な安定性と高い精度を提供し、新しい画像処理ユニットを介して高速化、および改善されたクリーンルーム機能。
データコン 2200 エボは、hSを行きます!
-マルチチップ機能
-カスタマイズの柔軟性
-オープンプラットフォームアーキテクチャ
の主な特徴
マルチチップ
-マルチチップ生産のための全自動サイクル
-最大7個のピックアンドプレイスツール(オプション14)、5つのイジェクトツール
-圧力/時間(Musashi®)、オーガー、ジェッタータイプのディスペンサー利用可能
-エポキシスタンピングオプション
-充填および未充填エポキシ樹脂、広い粘度範囲
精度
-新しい高速画像処理ユニット
-フルアライメント&不良マーク検索
-事前定義された基準ジオメトリ&カスタマイズされた教材
ピック&プレースヘッド
-ダイアタッチ、フリップチップ、マルチチップ
1台のマシン
-ダイピック:ウェハ、ワッフルパック、Gel-Pak®、フィーダー
-基板、ボート、キャリア、PCB、リードフレーム、ウェハ
-サポートされているホットプロセスとコールドプロセス:エポキシ、はんだ付け、熱圧縮、共晶
仕様
精度
X/Y配置精度:
±7 µm @3シグマシータ配置精度:
± 0.15° @ 3s
ボンドヘッド
標準ボンドヘッド:
0°-360°
回転加熱ボンドヘッド:
オプション
寸法
フットプリント:
1,160 x 1,225 x 1,800 mm (幅 x 奥行 x 高さ)
重量:
1,450 kg
パフォーマンス
アップタイム:
> 98%
収率:
> 99.95%
出力:
最高 12,000 UPH
---
