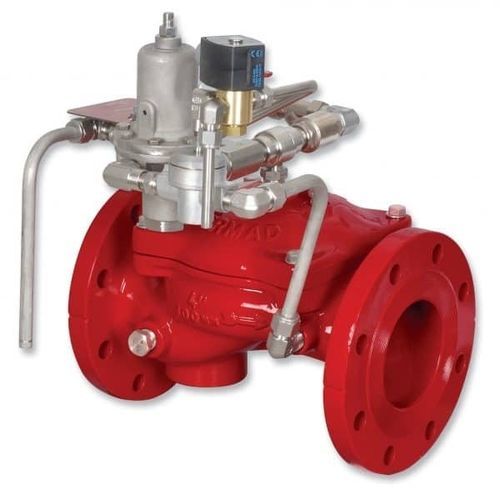

ダイヤフラム式バルブ FP-400E-3DC

油圧操作電気作動調圧

概要
BERMADモデルFP-400E-3DCは、エラストマー製で油圧式、ライン圧作動のデルージ弁（deluge valve）であり、先進的な防火システムと業界基準に適合するよう設計されています。3方ソレノイド弁で開閉を遠隔制御します。統合された圧力制御パイロットにより、下流側の水圧を精密かつ安定してプリセットします。高圧給水の開口ノズルシステムに適し、危険場所対応の電気部品を装備可能です。オプションの弁位置指示器は、Fire & Gas監視システムに対応するリミットスイッチを含めることができます。

主な特長

• 実績あるシンプルな設計とフェイルセーフな作動方式
• 一体成形の堅牢なエラストマー製ダイアフラム（VRSD技術）
• 障害物のない連続した流路
• 弁体内部に機械的可動部品がない構造
• UL429A認定の3方ソレノイド
• 弁位置リミットスイッチ（オプション）
• デルージ弁に関する該当業界基準に適合

主な用途

• 自動散水（ウォータースプレー）システム
• 制御盤を備えた電気式火災検知システム
• フォーム（泡）システムへの適用
• 遠隔制御モニター

追加機能 / オプション

• ZS：リミットスイッチアセンブリ
• W：ウォーターモーターアラーム
• PS：圧力スイッチ
• I：弁位置視覚指示器
• PI：圧力計（オプション）*
• DV：ドレンバルブ（オプション）*
• DC：自動ドリップチェックバルブ（オプション）*
• AV：3方アラーム試験弁（オプション）*

特長 / 技術仕様

• 型式：FP-400E-3DC
• 表示名：電動圧力制御式On-Offデルージ弁
• シリーズ：400E Series
• ブランド：BERMAD
• 作動方式：エラストマー製、油圧式、ライン圧作動のデルージ弁
• 作動機構：統合された3方ソレノイド弁による電気制御
• パイロット：下流圧を精密かつ安定的に制御する圧力制御パイロット内蔵
• ソレノイド：UL429A認定の3方ソレノイド弁
• 適用：開口ノズル式デルージ、フォームシステム、高圧給水設備向けに設計
• 安全/監視：弁位置指示器およびリミットスイッチ（Fire & Gas統合対応、オプション）
• 環境/電気：危険場所対応の電気部品を装備可能
• 内部製品コード（ページデータ）：204226
• 入手可能な資料：製品PDF、設置・保守（IOM）、部品表、エンジニアリングデータ、パンフレット、発注ガイド
