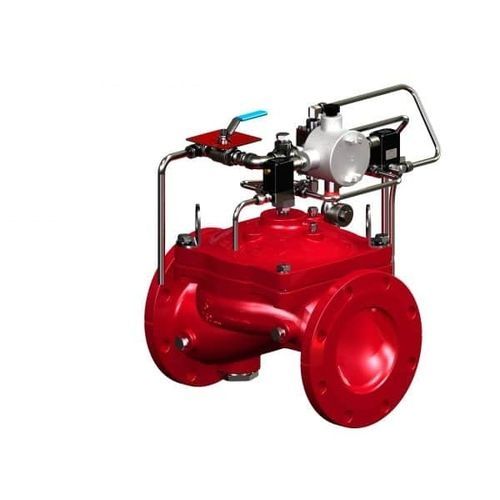

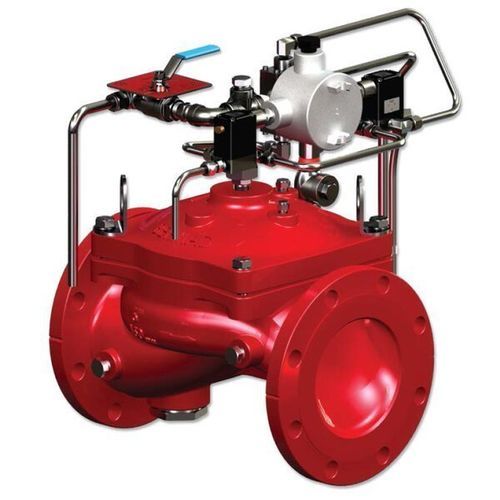

電気作動バルブ FP-400E-3D-RL

電動式電動式遮断

概要
BERMAD FP-400E-3D-RL は、電気検出および開放ノズル配管を備えた遠隔制御および自動の水/泡デリュージ（deluge）システム向けに設計されたバルブです。二つのソレノイドバルブと二作用リレー弁（DRV）を備え、開動作のソレノイドが作動すると主弁を開放してラッチ（保持）します。閉止用ソレノイドコイルへ短いパルスを送ることで遠隔からリセット（ラッチ解除）が可能です。

主要設計ポイント

• 実績あるシンプルな設計とフェイルセーフ動作
• 一体成形のエラストマー製ダイヤフラム（VRSD 技術）
• 遠隔リセットまでラッチ保持可能
• 障害物のない連続した流路
• 可動する機械的部品を持たない主弁
• 遠隔での停止・リセット機能

性能と保守

• 供給圧低下時でも性能を維持する低損失設計
• 迅速な作動を可能にする高い吐出能力
• デリュージ設備向けのコスト効率に優れたソリューション
• 迅速な保守を可能にするインライン整備設計
• アクセスを容易にするカバーの素早い取り外し
• 高信頼性と簡易な保守性を考慮した設計

動作
FP-400E-3D-RL は電気的な作動シーケンスを使用します。開動作のソレノイドがDRVを駆動して主弁を開きラッチします。閉動作のソレノイドに短いパルスを与えると遠隔でラッチ解除・閉止します。二つのソレノイドにより開閉の遠隔制御と主弁のラッチ動作が可能です。

典型的な用途

• 自動水噴霧・デリュージシステム
• 制御盤と連動する電気式火災検知システム
• 油圧式の遠隔制御保護システム
• 石油化学プラント
• 発電所および変圧器保護
• 可燃物貯蔵の防護

追加 / オプション機能

• ZS: リミットスイッチアセンブリ
• W: ウォーターモーターアラーム
• PS: 圧力スイッチ（PS-10 または PS-40）
• PI: 圧力計*
• I: バルブ位置表示器（視覚式）
• DV: 排水バルブ*
• DC: 自動ドリップチェックバルブ*
• AV: 3方アラームテストバルブ*

シリーズ
400E Series

特長 / 技術仕様

• 型式: FP-400E-3D-RL
• バルブ種別: 電気式 On‑Off デリュージバルブ、遠隔ラッチリセット付き
• 駆動方式: 2つのソレノイドバルブ + 二作用リレー弁 (DRV)
• ダイヤフラム: 一体成形エラストマーダイヤフラム (VRSD)
• 流路: 障害物のない連続流路；主弁に可動機械部品なし
• 保守: インライン整備可能；カバーの取り外しが迅速
• 設計重点: 低損失、 高吐出能力
• 用途例: 石油化学、発電所、貯蔵施設等の防火デリュージシステム
• オプション／アクセサリ: ZS, W, PS, PI, I, DV, DC, AV
