ダイヤフラム式バルブ FP-400E-6D

空圧式電空パイロット

製品概要

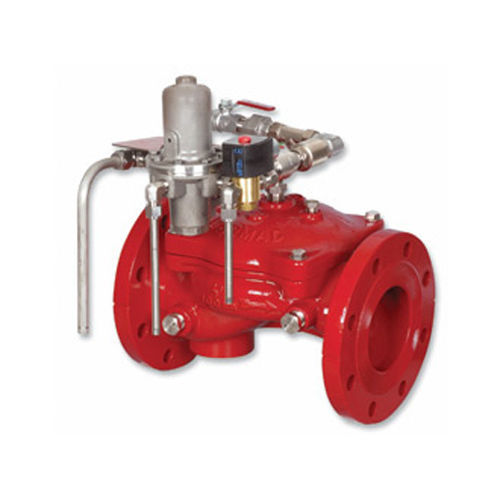

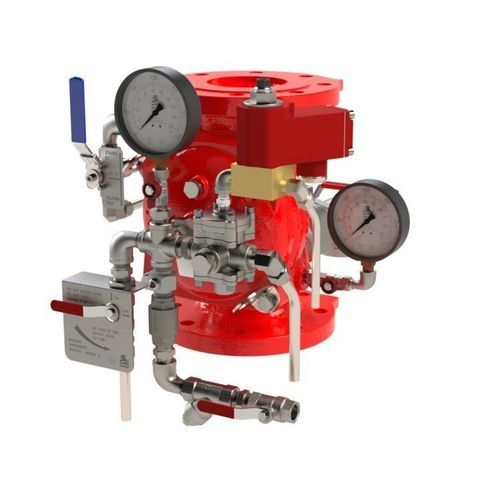

BERMAD FP-400E-6Dは、エラストマー製ダイヤフラムを備えたライン圧力作動の電気・空気式（エレクトロ‑ニューマティック）オン／オフ型デリュージ弁で、先進的な防火システム向けに設計されています。電気信号および／または空気式パイロットラインの圧力低下で開放します。オプションの弁位置指示器およびエンドスイッチによりFire & Gas監視への統合が可能で、危険箇所向けの電気部品も用意されています。

特徴と利点

• 実績あるシンプルな設計とフェールセーフ作動
• 一体型エラストマーダイヤフラムシール（VRSD）
• 障害物のない連続した流路
• 流路内に可動機械部品なし
• UL429A認定の3方向ソレノイド対応オプション
• 位置検出用エンドスイッチのオプション
• 業界関連規格に適合

迅速かつ簡単なメンテナンス

• 高信頼性と簡易メンテナンスを考慮した設計
• インラインでの整備が可能でダウンタイムを最小化
• カバーの取り外しが速く容易

典型的な用途

• 遠隔制御の散水／デリュージシステム
• フォーム消火システム
• 腐食性水システム
• 二重冗長検知（電気／空気）のシステム構成

追加機能 / オプション

• PS：プレッシャースイッチ
• W：ウォーターモーターアラーム
• ZS：エンドスイッチアセンブリ
• AMD-74/75：エアメンテナンスデバイス
• I：目視式弁位置指示器
• DV：ドレンバルブ*
• PI：圧力計*
• AV：3方向アラーム試験弁*
• DC：自動ドリップチェックバルブ*

技術仕様

• 型式：FP-400E-6D
• シリーズ：400E
• 製品種別：防火用電気・空気式オン／オフ型デリュージ弁
• 動作：エラストマー、ライン圧作動；電気信号および／またはパイロットラインの圧力低下で開放
• 駆動方式：エレクトロ‑ニューマティック（電気/空気検知入力に対応）
• シール：一体型エラストマーダイヤフラム（VRSD）
• 流路：障害物のない連続した流路
• 可動部：流路内に機械的可動部なし
• 認証：UL429Aリストの3方向ソレノイドオプション
• 整備性：インライン整備可能、カバーの迅速着脱
• 適用：オープンノズルデリュージ、フォーム・腐食性水システム、危険箇所向け電気部品対応
• 監視：Fire & Gasシステムに対応するエンドスイッチ付弁位置指示器のオプション
