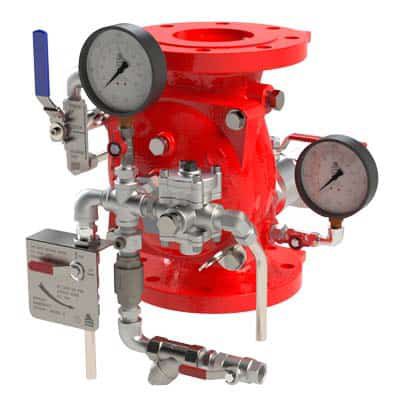

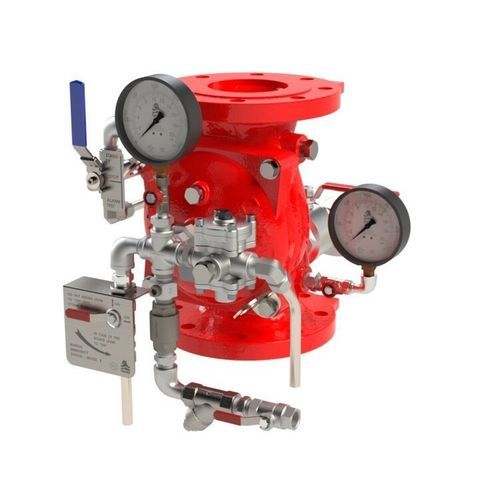

ダイヤフラム式バルブ FP-400E-4D

空気操作調整水

概要
BERMAD FP-400E-4Dは、先進的な防火システム向けに設計されたエラストマー製のライン式油圧デルージ弁です。通常は気体パイロットラインの圧力低下で作動する空気式リレー弁により制御され、遠隔操作も可能です。オプションの弁位置指示器は、Fire & Gas監視システム向けのリミットスイッチを含めることができます。FP-400E-4Dは、水や泡を開放ノズルから放出するシステムに適しており、腐食性媒体や凍結環境にも対応します。

特長と利点

• 安全性と信頼性
  • 故障安全な作動を備えた、実績あるシンプルな設計
  • 一体成形のエラストマーダイヤフラムシール — VRSD技術
  • 障害物のない連続した流路
  • 主要流路に可動機械部品なし
  • 監視用のオプション弁位置リミットスイッチ
  • 適用される防火業界基準に準拠
• 迅速で簡単なメンテナンス
  • 高信頼性と保守作業の容易性を考慮して設計
  • ライン上でのメンテナンスが可能で、カバーの取り外しが迅速かつ簡単

典型的な用途

• 遠隔開放型デルージ／散水システム
• 泡用放出システム
• 凍結や低温環境での設置

追加機能

• ZS：リミットスイッチ組立
• W：ウォーターモーターアラーム
• PS：圧力スイッチ
• I：バルブ位置視覚指示器
• PI：圧力計*
• DV：ドレンバルブ*
• DC：自動ドリップチェックバルブ*
• AV：3方アラーム試験弁*
• AMD-74/75：エアメンテナンスデバイス

仕様 / 技術データ

• 型式：FP-400E-4D
• シリーズ：400Eシリーズ
• 製品種別：空気式オンオフデルージ弁（Pneumatically controlled on-off deluge valve）
• 作動／制御：空気式リレー弁で制御。通常はパイロットラインの圧力低下で作動。遠隔操作可能
• 弁設計：一体成形のエラストマーダイヤフラム（VRSD技術）を採用したライン式油圧デルージ弁
• 流路：障害物のない連続した流れ
• メンテナンス：ライン上での保守が可能。カバーの取り外しが迅速で簡単
• オプション出力：Fire & Gas監視向けのリミットスイッチ付き弁位置指示器
• 用途：水や泡の放出システム。腐食性媒体や凍結環境に適合
• 適用：デルージシステム、泡用途、遠隔開放型散水システム
• 内部参照 / ページ上のバーコード：204227
