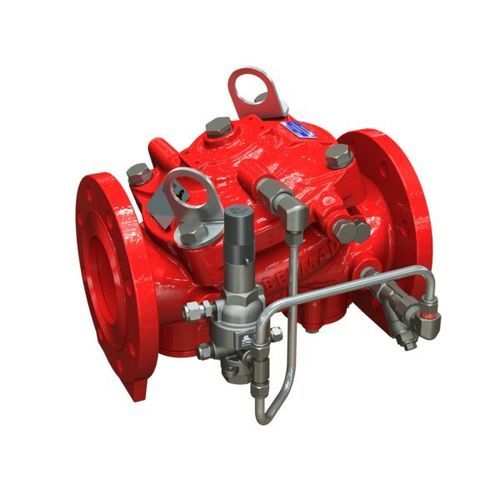

ダイヤフラム式バルブ FP-42T-06

油圧式調圧ライン用

概要
BERMAD FP-42T-06は、ライン圧力で作動するエラストマー製の油圧差圧減圧弁で、先進的な防火システム向けに設計されています。調整可能な差圧パイロットにより、2点間の設定差圧を維持します。差圧が設定上限に近づくと、パイロットがメイン弁を閉じてさらなる上昇を防ぎます。バランスドフォームの配合システムや、定量ポンプの流量過負荷保護に適しています。オプションでバルブ位置指示器やエンドスイッチをFire & Gas監視システム向けに提供可能です。

特徴と利点

• 安全性と信頼性
  • 故障時安全動作を備えた実績あるシンプルな設計
  • 一体型エラストマーダイアフラムシール（VRSD技術）
  • 障害物のない連続した流路
  • 流路内に可動機械部品がない設計
• 高性能
  • 非常に高い流量効率
  • 効率的なストレートスルーフロー
  • PN25 / 365 psiに適合
• 迅速で容易なメンテナンス
  • インラインでの保守が可能
  • カバーの取り外しが迅速かつ容易

代表的な用途

• ポンプの過負荷およびキャビテーション保護
• バランスド圧力の比例配合システム
• ポンプ流量の保護
• フォーム濃縮液注入システム

オプション

• 調整可能な差圧パイロット弁
• Fire & Gas監視システム対応のエンドスイッチ付きバルブ位置指示器（オプション）

仕様 / 技術データ

• モデルファミリー / シリーズ: 400Y シリーズ
• 型式: FP-42T-06
• 機能: 差圧制御 / 差圧減圧弁、インライン
• 駆動方式: エラストマー式油圧（ライン圧力で駆動）
• パイロット: 調整可能な差圧パイロット弁
• ダイアフラム: 一体型エラストマーダイアフラム（VRSD技術）
• 流路: 障害物のないストレートスルー
• メンテナンス: インライン保守、カバーの迅速取り外し
• 承認 / 定格: PN25 / 365 psi適合
• 用途: 防火（バランスドフォーム配合、定量ポンプ保護）、ポンプの過負荷・キャビテーション保護
• オプション品: バルブ位置指示器、監視システム用エンドスイッチ
