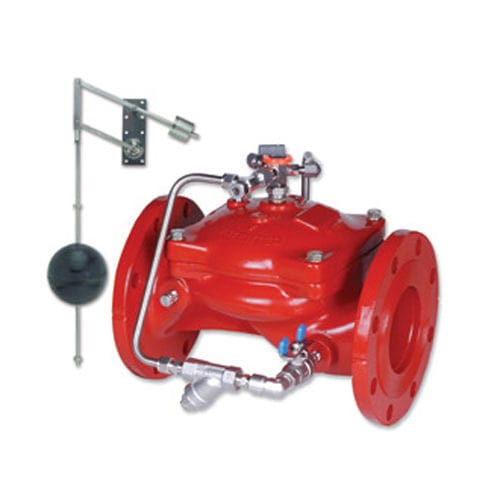

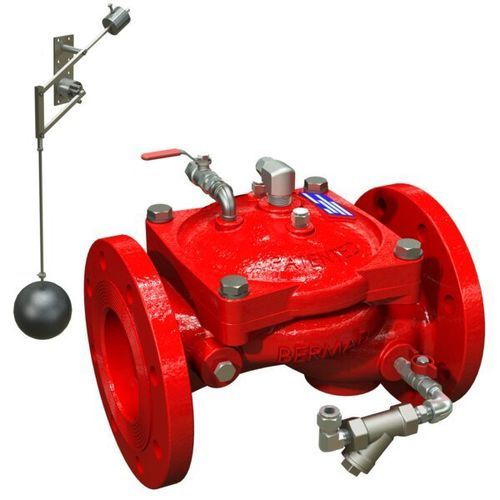

ダイヤフラム式バルブ FP-450-66

油圧操作フロート式パイロット式

概要
FP-450-66は、消火用貯水槽の自動給水向けに設計された、パイロット式・油圧制御の水位制御弁です。バイレベル縦型フロートを内蔵し、フロートからのオン/オフ油圧信号で膜弁を駆動します。所定の低位で開き、所定の高位で閉止し、静音性の高い動作、長寿命、低エネルギーでの運用を実現します。

特長と利点
安全性と信頼性

• 流路内に機械的可動部のないメイン弁
• 障害発生時に安全となるFail Openの実績ある設計
• 一体成形のエラストマー膜（VRSD技術）
• 障害物のない連続流路により閉塞リスクを低減
• 非調節式のオン/オフ動作により摩耗を低減し弁寿命を延長

高性能

• 建物および消防システムに適した静かで滑らかな作動
• 低圧損設計により供給圧力が低い場合でも性能を確保
• 開閉に必要な圧力が非常に低い

消防用途向け設計

• 機器室での設置性を高めるコンパクトな寸法
• 消火用貯水槽の充填サイクルに最適化された動作

迅速かつ簡単な保守

• インラインでの保守が可能でダウンタイムを最小化
• 点検・修理のためのカバー取り外しが迅速かつ簡単

適用例

• 消火用貯水槽の自動給水
• 防火システムおよび建物設備への組み込み

技術仕様

• 型式: FP-450-66
• シリーズ: 400Eシリーズ
• 機能: 貯水槽の自動給水用水位制御弁
• フロート種類: バイレベル縦型フロート（オン/オフ制御）
• 作動方式: パイロット式、油圧制御、膜弁駆動
• 動作モード: 非調節式オン/オフ（Fail Open）
• 弁挙動: 定められた低位で開き、定められた高位で閉じる
• ダイヤフラム: 一体成形エラストマーダイヤフラム（VRSD技術）
• 流れ特性: 障害物のない流路、低圧損設計
• 性能: 開閉に必要な圧力が非常に低い、静かで滑らかな動作
• 保守: インライン保守可能、カバーの取り外しが迅速
• 主な用途: 消火用貯水槽および関連する消防システム
• 適用分野: 消防設備；建築・建設
• 内部製品参照番号: 488341
