電気作動バルブ FP-400Y-3DC

調圧遮断水

概要

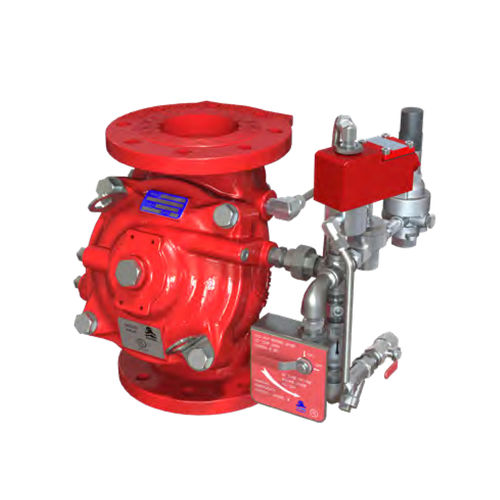

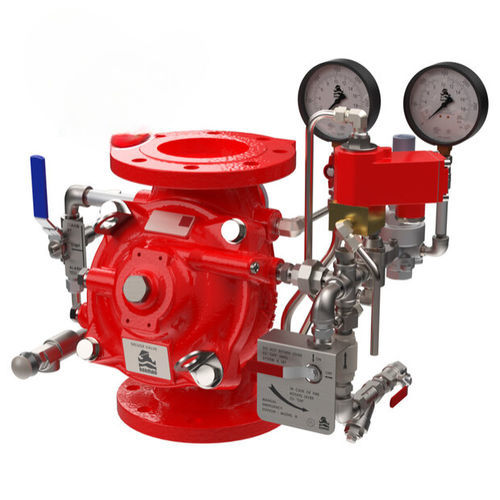

BERMAD FP-400Y-3DC は、ライン圧で作動するエラストマー製の油圧式デルージ弁（deluge valve）で、先進的な防火設備向けに設計されています。3方ソレノイド弁による遠隔開閉で作動し、統合された圧力制御パイロットにより下流圧を精密かつ安定して維持します。ラッチ（保持）オプションにより、遠隔解除されるまで弁を開位置で保持できます。開放ノズル／高圧給水システムに適合し、危険箇所対応の電気部品で構成可能です。オプションの弁位置表示器は、Fire & Gas 監視向けの限位スイッチを含められます。

特長と利点

• 安全性と信頼性
  • 実績あるシンプルな油圧設計でフェイルセーフ動作
  • 一体型エラストマーダイアフラム（VRSD 技術）
  • 高容量対応の障害物のない全開流路
  • 本体には機械的可動部がない設計
  • 遠隔での作動・遮断が可能
  • 統合パイロットにより下流圧が精密かつ安定
  • 監視用の限位スイッチをオプションで装備可能
• 消防用途向け設計
  • フェイス・トゥ・フェイス長は ISO 5752 / EN 558-1 に準拠
  • デルージ弁用途の業界要件に適合する設計
• メンテナンス性
  • ライン上での整備を想定した設計で稼働停止を低減
  • メンテナンスのためのカバー着脱が迅速
  • 3" 以上はスイベル式ドレンバルブを採用

典型的な用途

• 遠隔制御の散水／デルージシステム
• 泡消火システム
• 高圧給水設備
• 耐腐食性のある消火水システム（材質選定により）

オプション & アクセサリ

• PS: 圧力スイッチ
• W: ウォーターモーター式アラーム
• ZS: リミットスイッチアセンブリ
• DV2: 下流ドレンバルブ
• I: 目視式弁位置表示器
• DV: ドレンバルブ*
• PI: 圧力計*
• AV: 3方アラーム試験弁*
• DC: 自動ドリップチェックバルブ*

技術仕様

• 型式: FP-400Y-3DC (BERMAD)
• 弁種: エラストマー製、ライン圧作動の油圧式デルージ弁
• 作動方式: 遠隔開閉用 3方ソレノイド弁（電気作動）
• 統合パイロット: 下流圧を精密かつ安定に維持する圧力制御パイロット
• ラッチ: 遠隔解除まで開位置を維持するバイスタブル／ラッチ機能（オプション）
• 対応流体: 消火用水、泡薬剤、および選定された腐食性液体
• 監視機能: Fire & Gas 系監視用の限位スイッチ付弁位置表示器（オプション）
• フェイス・トゥ・フェイス: ISO 5752 / EN 558-1 準拠
• 設置: 垂直または水平設置に対応
• 代表的寸法: 1½" ～ 16"（DN40 ～ DN400、構成により異なる）
• 圧力性能: 高圧用途向けに設計（データシート参照；関連 400Y モデルで目安 ≈25 bar / 365 psi）
